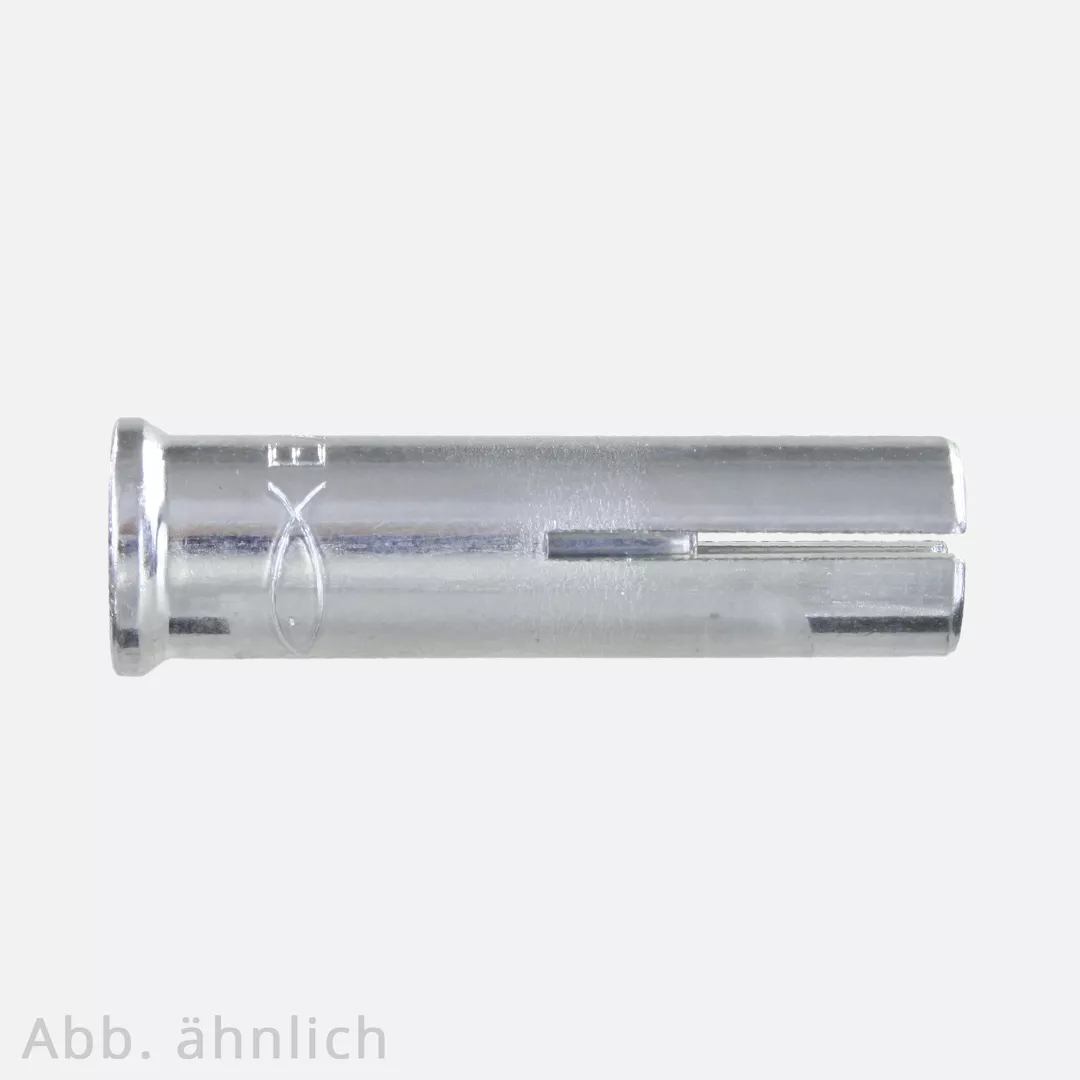

50 FISCHER Einschlaganker EA II M10x12x40 mm - Stahl - verzinkt - ETA

Art-Nr.: 8134 12 40 10
Gewindenennmaß
Gesamtlänge
7 verfügbar

In ca. 2 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 3 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 4 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

22,45 €*

0,45 €* / 1 Stück

Gewicht: 1.252 kg


  • Korrosionsschutz durch galvanische Verzinkung

  • Geeignet für die Vorsteckmontage

  • Problemlose Schlagmontage

Allgemeine Informationen:

Die fischer© Einschlaganker EA II eignen sich für die Vorsteckmontage und sind für folgende Baustoffe zugelassen: gerissener Beton und ungerissener Beton. Sie eignen sich auch für Beton und Naturstein mit dichtem Gefüge.



Die Anker besitzen einen angeprägten Rand, der ein Tieferrutschen der Ankerhülse verhindert und so eine problemlose Schlagmontage sicherstellt.



Die Verwendung handelsüblicher Schrauben oder Gewindestangen ist durch das metrische Innengewinde möglich.



Es ist kein Drehmoment der Schrauben erforderlich.



Anwendungsbereiche:

  • Rohr- und Lüftungsleitungen
  • Sprinkleranlagen
  • Kabeltrassen und Leitern
  • Gitter
  • Stahlkonsturktionen
  • Maschinen
  • Konsolen
  • Schalungsstützen
  • Diamant- und Kernbohrgeräte (EA II M 12 D)



Eigenschaften:

Material Stahl
Oberfläche verzinkt
Typ EA II
Länge 40 mm
Bohrernenndurchmesser 12 mm
Bohrlochtiefe 43 mm
Innengewinde M10
min. Einschraubtiefe 10 mm
max. Einschraubtiefe 17 mm
Zugelassen für

Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Beton C20/25 bis C50/60, ungerissen

Zulassung ETA-07/0135, ETA-07/0142



Technische Daten:

Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in ungerissenem Beton (Betondruckzone) der Festigkeit C20/25 (~B25).



Typ Effektive
Veranker-
ungstiefe
Min. Bau-
teildicke
Max.
Montage-
drehmo-
ment
Zulässige
Zuglast
Zulässige
Querlast
Erforderl.
Randabstand
für max. Zuglast
Erforderl.
Randab-
stand
für max. Querlast
Erforderl.
Achsabstand
für max. Last
Min.
Achs-
abstand
Min.
Rand-
abstand
EA II M6 30 mm 100 mm 4 Nm 3,95 kN 3,9 kN 115 mm 115 mm 65 mm 65 mm 115 mm
EA II M8x40 40 mm 100 mm 8 Nm 6,1 kN 4,9 kN 140 mm 140 mm 95 mm 95 mm 140 mm
EA II M10 40 mm 120 mm 15 Nm 6,1 kN 6,2 kN 160 mm 160 mm 120 mm 95 mm 160 mm
EA II M12 50 mm 120 mm 35 Nm 8,5 kN 11,3 kN 200 mm 200 mm 150 mm 145 mm 200 mm
EA II M16 65 mm 160 mm 60 Nm 12,6 kN 18,3 kN 240 mm 240 mm 195 mm 180 mm 240 mm
EA II M20 80 mm 200 mm 120 Nm 17,2 kN 29,1 kN 280 mm 285 mm 240 mm 190 mm 280 mm





Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 bei Mehrfachbesfestigung in gerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (~B25).



Typ Effektive Verankerungstiefe Min. Bauteildicke Max. Montagedrehmoment Zulässige Last Erforderl. Achsabstand für max. Last Erforderl. Randabstand für max. Last
EA II M6 30 mm 80 mm 4 Nm 1,2 kN 200 mm 150 mm
EA II M8x40 40 mm 80 mm 8 Nm 2,0 kN 200 mm 150 mm
EA II M10 40 mm 80 mm 15 Nm 3,0 kN 250 mm 200 mm
EA II M12 50 mm 100 mm 35 Nm 4,3 kN 300 mm 300 mm
Technische Datenblätter - Fischer-Lastentabelle-1-Einschlaganker-EA-II
Technische Datenblätter - Fischer-Lastentabelle-3-Einschlaganker-EA-II
Technische Datenblätter - Fischer-Lastentabelle-2-Einschlaganker-EA-II
50 FISCHER Einschlaganker EA II M10x12x40 mm - Stahl - verzinkt - ETA

Produktgruppe:

Schlaganker

Durchmesser:

10 mm

Gewindenennmaß:

M10

Gesamtlänge:

40 mm

Inhalt:

50 Stück

Artikelart:

Artikel

Farbe:

silber

Form:

mit Innengewinde

Hersteller:

fischer

Oberfläche:

verzinkt

Produktfamilie:

Anker

Zulassung:

ETA

Zulassung Nr.:

07/0135

Zulassungstyp:

gerissener Beton, ungerissener Beton
