100 FISCHER ZYKON-Einschlaganker FZEA II M8x10x40 mm - A4 - ETA
813,26 €
Größere Mengen mit längerer Lieferzeit Lieferzeitraum wurde aktualisiert.
Sofort verfügbar, Lieferzeit: 1-3 Werktage
- 14 Tage Rückgabe
- SSL-verschlüsselt
- Gratis ab 100 € (DE)
Produktinformationen

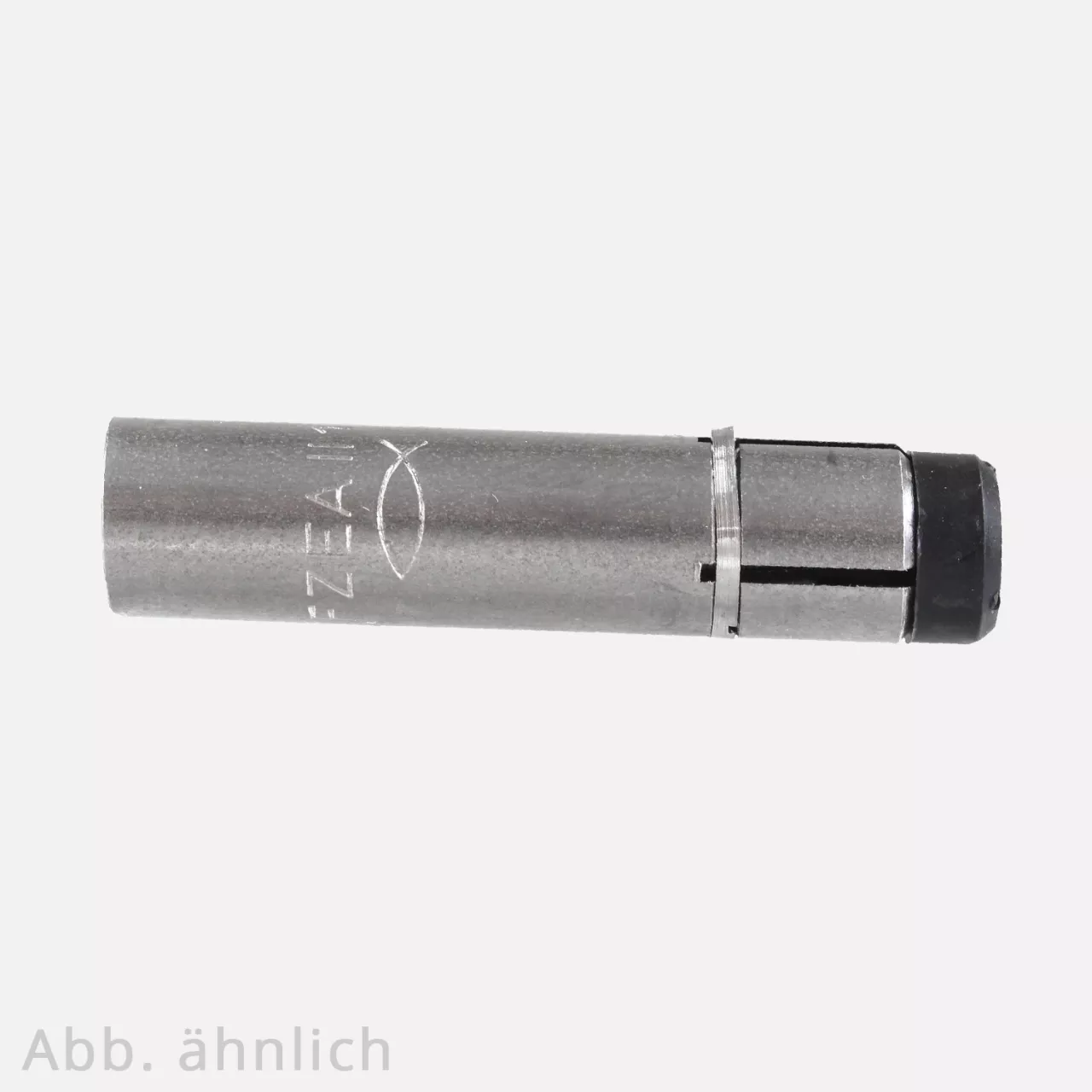

100 Einschlaganker FZEA II 10 x 40 mm, Edelstahl A4[Herstellernummer fischer©: 047306]
- Geeignet für die Vorsteckmontage
- Flexible Verwendung
- Hoher Korrosionsschutz durch A4
Allgemein:
Die fischer© ZYKON-Einschlaganker FZEA II eignen sich für die Vorsteckmontage und sind für gerissenen und ungerissenen Beton zugelassen.
Die Anker mit ZYKON-Hinterschnitttechnik sind für die Einzelbefestigung verwendbar.
Die Hinterschnitttechnik ermöglicht eine kräfteschonende Montage, da diese die Setzenergie reduziert.
Die aufgebrachte Prägung, die beim Verspreizen entsteht, sichert eine einfache Kontrolle bei Verankerungen.
Kleine Achs- und Randabstände werden durch die spreizdruckfreie Installation ermöglicht und damit eine flexible Verwendung.
Anwendungsbereiche:
- Rohrleitungen
- Lüftungsleitungen
- Sprinkleranlagen
- Kabeltrassen
- abgehängte Decken
Eigenschaften:
| Material | Edelstahl |
| Güte | A4 |
| Typ | FZEA II |
| Feuerwiderstandsklasse | R 120 |
| Gewinde | M8 |
| Länge | 43 mm |
| Zugehöriger Bohrer FZUB | 10 x 40 mm |
| Zugehöriges Setzwerkzeug FZED plus | FZED 10 plus |
| max. Einschraubtiefe | 17 mm |
| min. Einschraubtiefe | 11 mm |
| Zugelassen für | Beton C20/25 bis C50/60, gerissen und ungerissen |
| Geeignet für | Beton C12/15, Naturstein mit dichtem Gefüge |
| Zulassungen | ETA-06/0271, ETAG 001-3 |
Technische Daten:
Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (~B25).
| Typ | effektiveVeranker-ungstiefe | min.Bauteil-dicke | Montage-drehmo-ment | zulässigeZuglast | zulässigeQuerlast | erforderlicher Randabstand für max. Zuglast | erforderlicher Randabstand für max. Querlast | erforderlicher Achsabstand für max. Last | min. Achs-abstand | min. Rand-abstand |
| FZEA II 10x40 M8 | 40 mm | 80 mm | < 15 Nm | 1,6 kN | 5,6 kN | 60 mm | 140 m | 120 mm | 45 mm | 45 mm |
| FZEA II 12x40 M10 | 40 mm | 80 mm | < 20 Nm | 3,0 kN | 5,6 kN | 60 mm | 135 mm | 120 mm | 45 mm | 45 mm |
| FZEA II 14x40 M12 | 40 mm | 80 mm | < 40 Nm | 3,6 kN | 5,6 kN | 60 mm | 135 mm | 120 mm | 45 mm | 45 mm |
| Produktgruppe: | Schlaganker |
|---|---|
| Durchmesser: | 8 mm |
| Gewindenennmaß: | M8 |
| Gesamtlänge: | 40 mm |
| Inhalt (VPE): | 100 Stück |
| Werkstoffgruppe: | Edelstahl A4 |
| Farbe: | schwarz silber |
| Festigkeitsklasse: | 50 |
| Form: | mit Innengewinde |
| Hersteller: | fischer |
| Hersteller Nummer: | 047306 |
| Produktfamilie: | Anker |
| Werkstoff Nr.: | 1.4401 |
| Zulassung: | ETA |
| Zulassung Nr.: | 06/0271 |
| Zulassungstyp: | gerissener Beton ungerissener Beton |
