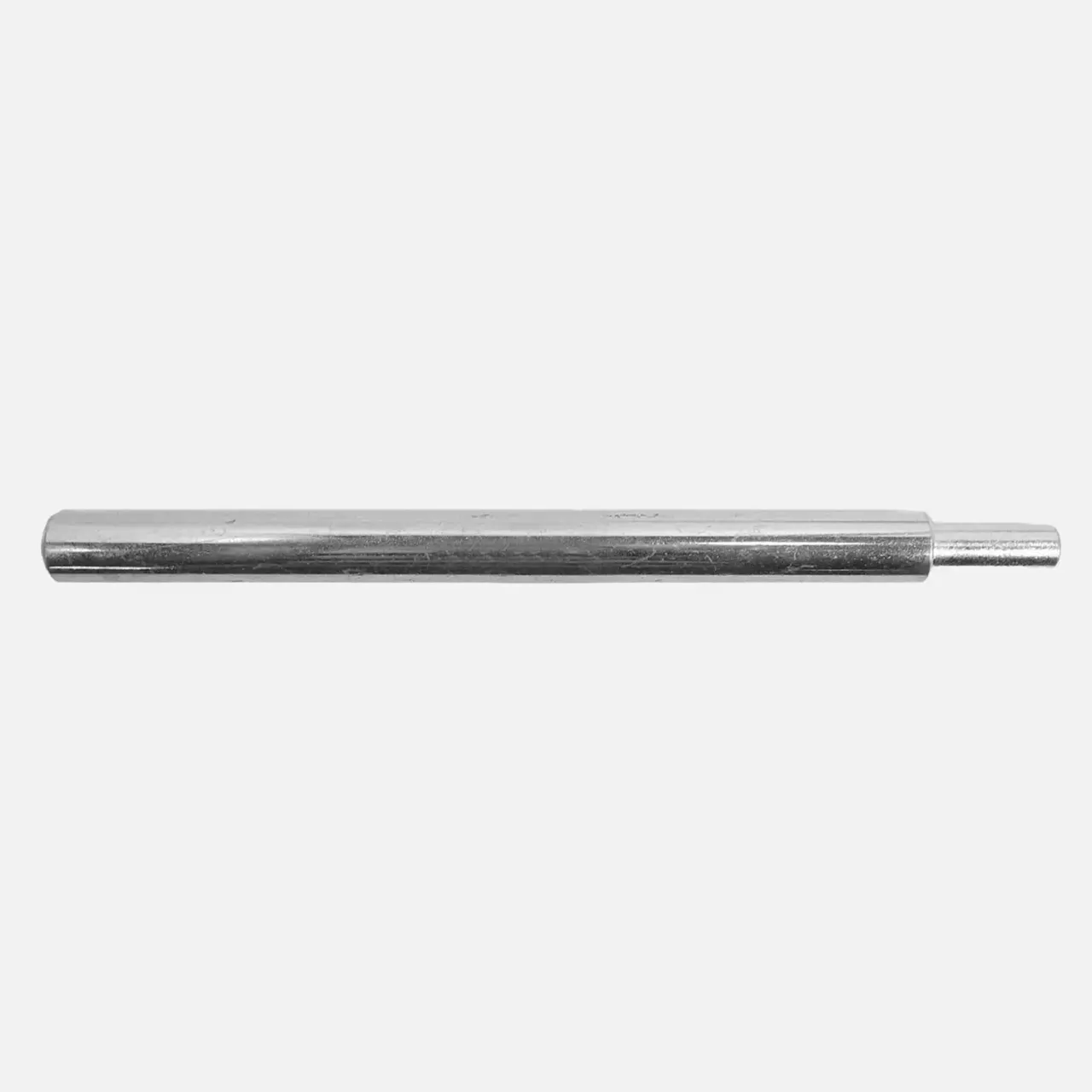

1Setzwerkzeug für Schlaganker SAK 10 mm

Art-Nr.: 8141 10

63 verfügbar

In ca. 3 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

8,94 €* % 11,17 €* (20% gespart)

Gewicht: 0.16 kg

Jetzt Mengenvorteil nutzen

Anzahl	Stückpreis
Bis 3	8,94 €* 11,17 €* -20%
Bis 7	8,58 €* 10,73 €* -20%
Bis 11	8,40 €* 10,50 €* -20%
Ab 12	8,22 €* 10,28 €* -20%

Produktmerkmale
Anzahl:	1 Stück
Durchmesser:	10 mm
Material:	Stahl
Versandgewicht:	0,160 kg
Verpackung:	Karton
Oberfläche:	galv. verzinkt
Qualität:
Hersteller:

1 Setzwerkzeug
für Schlaganker SAK 10 mm

zum Verankern des Schlagankers

verzinkt

schnelle und kostengünstige Montage

Setwerkzeug für Schlaganker SAK 10 mm:

Das Setzwerkzeug wird benötigt um den Schlaganker im Bohrloch zu verankern.

Wirkungsweise eines Schlagankers:

Nach dem Einsetzen ins Bohrloch wird die Spitze des Schlagankers mit einem Setzwerkzeug gespreißt. Die Schraube oder Gewindestange wird dann ins Innengewinde geschraubt.

Gebrauchsanweisung:

Loch bohren

Reinigung des Bohrloches mit einer Drahtbürste und / oder mit einem Ausbläser

Den Schlaganker bis zur effektiven Verankerungstiefe einführen. Diese ist erreicht, wenn die Spreizhülse nicht über die Betonoberfläche hinausragt.

Durch Schläge auf den Konus mit Hilfe des Setzwerkzeuges wird der Dübel verankert. Er ist ordnungsgemäß gesetzt wenn das Setzwerkzeug auf der Hülse aufliegt.

Ankerstange, Gewindestange oder Schraube ins Gewinde drehen. (Nie mehr Drehmoment aufbringen, als in der Tabelle technische Daten erlaubt ist.)

Technische Daten für die Schlaganker:

	M8	M10	M12
Bohrtiefe [mm] (Verankerungstiefe, Setztiefe)	33	44	54
Bohrlochdurchmesser [mm]	10	12	15
Empfohlene Last pro Dübel in ungerissenem Beton [kN] incl. Teilsicherheitsbeiwert	2,0	3,0	5,3
Drehmoment beim Verankern	8	15	35
Gewindedurchmesser [mm]	8	10	12
