100 FISCHER Einschlaganker EA II M6x8x30 mm - Edelstahl A4 - ETA
Alle Größen & Packungsgrößen
Gesamtlänge & Gewindenennmaß wählen.
| Gesamtlänge | Gewindenennmaß | ||||
|---|---|---|---|---|---|
| M6 | M8 | M10 | M12 | M16 | |
| 30 mm | – | – | – | ||
| 40 mm | – | – | – | – | |
| 50 mm | – | – | – | – | |
| 65 mm | – | – | – | – | |
Bitte eine Kombination in der Tabelle wählen.
| Inhalt (VPE) | Preis (brutto) | Preis/Stk. |
|---|
Preise inkl. MwSt. zzgl. Versand
| Inhalt (VPE) | Preis (brutto) | Preis/Stk. |
|---|---|---|
| … | … | |
| … | … | |
| … | … | |
| … | … |
276,29 €
Versandfertig in 1 Tag, Lieferzeit 1-3 Werktage
Produktinformationen

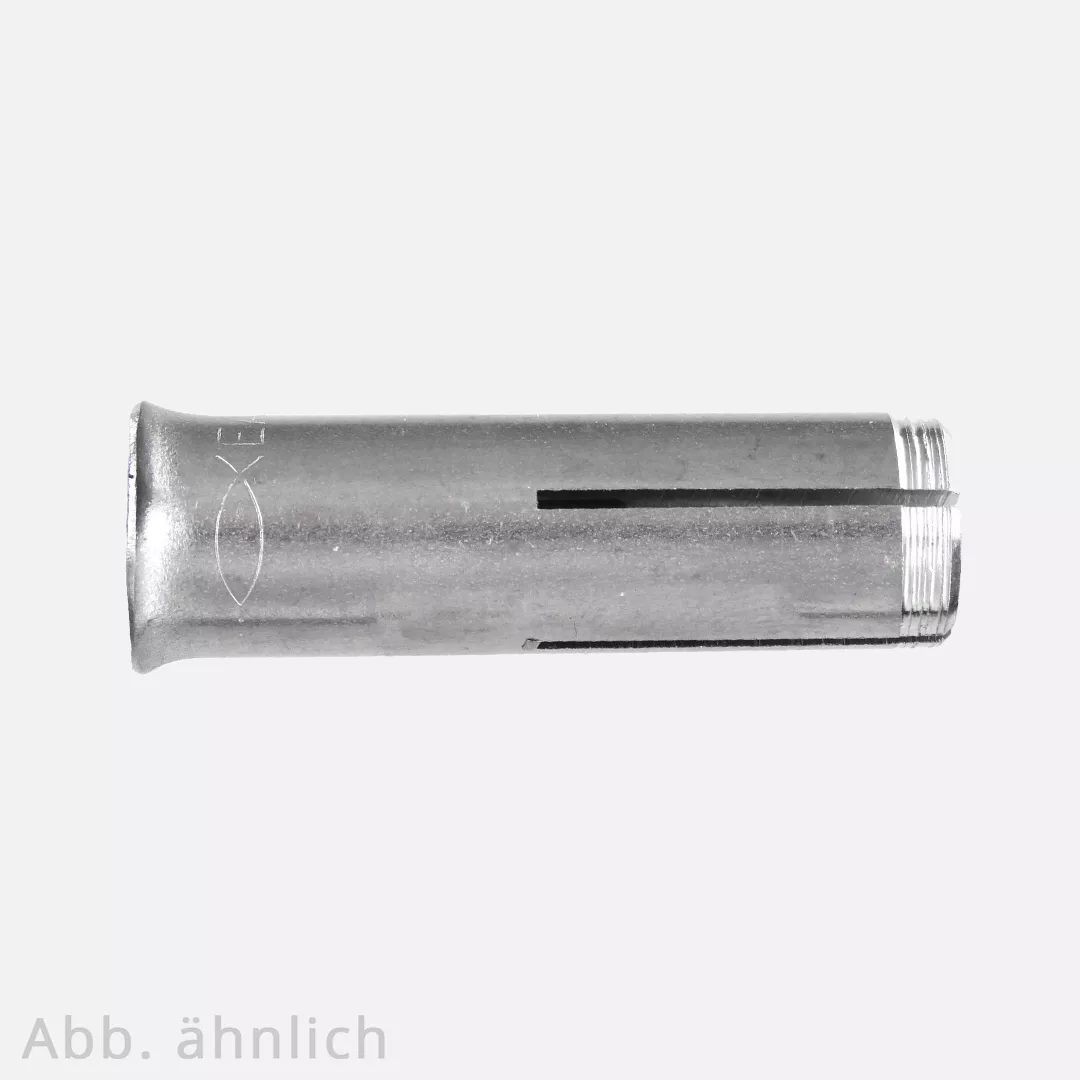

100 Einschlaganker EA II 8 mm x 30 mm, Edelstahl A4[Herstellernummer fischer©: 048410]
- Geeignet für die Vorsteckmontage
- Korrosionsschutz durch galvanische Verzinkung
- Problemlose Schlagmontage
Allgemeine Informationen:
Die fischer© Einschlaganker EA II sind für die Vorsteckmontage geeignet und für folgende Baustoffe zugelassen: gerissener Beton und ungerissener Beton. Außerdem eignen sie sich auch für Beton und Naturstein mit dichtem Gefüge.
Ein Tieferrutschen der Ankerhülse wird durch den angeprägten Rand verhindert und somit wird eine problemlose Schlagmontage sichergestellt.
Durch das metrische Innengewinde ist die Verwendung handelsüblicher Schrauben oder Gewindestangen möglich.
Anwendungsbereiche:
- Rohr- und Lüftungsleitungen
- Sprinkleranlagen
- Kabeltrassen und Leitern
- Gitter
- Stahlkonsturktionen
- Maschinen
- Konsolen
- Schalungsstützen
- Diamant- und Kernbohrgeräte (EA II M 12 D)
Eigenschaften:
| Material | Edelstahl |
| Güte | A4 |
| Typ | EA II |
| Länge | 30 mm |
| Bohrernenndurchmesser | 8 mm |
| Bohrlochtiefe | 32 mm |
| Innengewinde | M6 |
| min. Einschraubtiefe | 6 mm |
| max. Einschraubtiefe | 13 mm |
| Zugelassen für | Beton C20/25 bis C50/60, gerissen, für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen; Beton C20/25 bis C50/60, ungerissen |
| Zulassungen | ETA-07/0135, ETA-07/0142 |
Technische Daten:
Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in ungerissenem Beton (Betondruckzone) der Festigkeit C20/25 (~B25).
| Typ | EffektiveVeranker-ungstiefe | Min. Bau-teildicke | Max.Montage-drehmo-ment | ZulässigeZuglast | ZulässigeQuerlast | Erforderl.Randabstandfür max. Zuglast | Erforderl.Randab-standfür max. Querlast | Erforderl.Achsabstandfür max. Last | Min.Achs-abstand | Min.Rand-abstand |
| EA II M6 | 30 mm | 100 mm | 4 Nm | 3,95 kN | 3,2 kN | 115 mm | 115 mm | 90 mm | 65 mm | 115 mm |
| EA II M8 | 30 mm | 100 mm | 8 Nm | 3,95 kN | 4,9 kN | 140 mm | 140 mm | 95 mm | 95 mm | 140 mm |
| EA II M10 | 40 mm | 120 mm | 15 Nm | 6,1 kN | 7,1 kN | 160 mm | 160 mm | 120 mm | 95 mm | 160 mm |
| EA II M12 | 50 mm | 120 mm | 35 Nm | 8,5 kN | 12,9 kN | 200 mm | 200 mm | 150 mm | 145 mm | 200 mm |
| EA II M16 | 65 mm | 160 mm | 60 Nm | 12,6 kN | 21,1 kN | 240 mm | 240 mm | 195 mm | 180 mm | 240 mm |
Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 bei Mehrfachbesfestigung in gerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (~B25).
| Typ | Effektive Verankerungstiefe | Min. Bauteildicke | Max. Montagedrehmoment | Zulässige Last | Erforderl. Achsabstand für max. Last | Erforderl. Randabstand für max. Last |
| EA II M6 | 30 mm | 80 mm | 4 Nm | 1,2 kN | 200 mm | 150 mm |
| EA II M8 | 30 mm | 80 mm | 8 Nm | 2,0 kN | 200 mm | 150 mm |
| EA II M10 | 40 mm | 80 mm | 15 Nm | 3,0 kN | 250 mm | 200 mm |
| EA II M12 | 50 mm | 100 mm | 35 Nm | 4,3 kN | 300 mm | 300 mm |
| Produktgruppe: | Schlaganker |
|---|---|
| Durchmesser: | 8 mm |
| Gewindenennmaß: | M6 |
| Gesamtlänge: | 30 mm |
| Inhalt (VPE): | 100 Stück |
| Werkstoffgruppe: | Edelstahl A4 |
| Farbe: | silber |
| Festigkeitsklasse: | 50 |
| Form: | mit Innengewinde |
| Hersteller: | fischer |
| Hersteller Nummer: | 088567940000060000 |
| Produktfamilie: | Anker |
| Werkstoff Nr.: | 1.4401 |
| Zulassung: | ETA |
| Zulassung Nr.: | 07/0135 |
| Zulassungstyp: | gerissener Beton ungerissener Beton |
