Produktinformationen

1 Stück Winkelverbinder, ohne Steg, 105 mm x 105 mm x 90 mm x 3 mm,Stahl - verzinkt

Korrosionsschutz durch Verzinkung
gleichschenklige Winkelverbinder ohne Steg
für Holz/Holz-, Holz/Beton- und Holz/Stahl-Verbindungen

Allgemeine Informationen:

Bei der hier gezeigten Winkelvariante, handelt es sich um Winkelverbinder ohne Steg, welche auch oft als Schwerlastwinkel bezeichnet werden. Zum Einsatz kommen die praktischen Verbinder zum Beispiel beim Bau von Dachstühlen, Pergolen, Carports, Gartenhäusern usw.Die Winkel ohne Steg sind verzinkt, wodurch sie vor Korrosion geschützt sind und im Außenbereich eingesetzt werden können. Beim Einsatz in stark bewitterten Bereichen empfehlen wir immer den Einsatz von Winkeln aus Edelstahl.

Verarbeitung / Anwendung:

Es handelt sich bei dem 105 mm x 105 mm Winkelverbinder, um einengleichschenkligen Winkel mit einer Materialstärke von 3 mm. Die Schenkelbreite des Verbinders beträgt 90 mm.Für die Montage der Winkel sind 19 Löcher á 5 mm und 6 Löcher á 10,8 mm vorhanden. Die 5 mm Löcher sind für die Befestigung in Kombination mit 4 mm Kammnägeln in Holz gedacht. Die Länge der Kammnägel richtet sich hierbei natürlich nach der von Ihnen gewählten Balkenstärke. Die größeren Bohrungen sind für die Montage der Winkel in Kombination mit Schlüsselschrauben und Dübeln gedacht, diese dienen der Winkelmontage in Beton.Achten Sie vor der Montage darauf, dass die Bauteile gegen Verdrehen gesichert sind. Baumkanten oder gewölbte Hölzer eignen sich nicht zur Verbindung mit diesen Winkeln, da das Befestigungsmittel zur Montage, vollfächig aufliegen muss. Pro Anschluß ist zu beachten, dass bei statischer Notwendigkeit, immer 2 Winkel montiert werden müssen.

Eigenschaften

Produktgruppe:	Winkelverbinder
Gesamtlänge:	105 mm
Inhalt:	1 Stück
Materialdicke:	3 mm
Abmessung:	105 x 105 x 90 x 3 mm
Artikelart:	Artikel
Farbe:	silber
Hersteller:	BefestigungsFuchs
Lochanzahl:	19
Lochdurchmesser:	5 mm
Oberfläche:	verzinkt
Produktfamilie:	Winkel
Schenkelbreite:	90 mm
Schenkellänge:	105 mm
Schenkligkeit:	gleichschenklig
Weitere Lochanzahl:	6
Weitere Lochdurchmesser:	10,8 mm
Weitere Schenkellänge:	105 mm
Winkeldetails:	ohne Steg
Zulassung:	ETA
Zulassung Nr.:	09/0355
Synonyme:	105er Winkel

Verfügbare Downloads

Download "Winkelverbinder ETA 08/0183" (600.22 KB)

Datenblätter

Winkelverbinder ETA 08/0183

Download "Winkelverbinder ETA 08/0183" (600.22 KB)

Hersteller "BefestigungsFuchs"

DER Fuchs GmbH
Stellmannskamp 7
27308 Kirchlinteln
Deutschland
gpsr@BefestigungsFuchs.de

zum Kontaktformular

Weiterführende Links des Herstellers

Größen und Ausführungen

146 von 146 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Sortiert nach

1 - 15 von 146 Bewertungen

3. Februar 2026 00:00

Bewertung bei Trusted Shops

-

23. Januar 2026 00:00

Bewertung bei Trusted Shops

Preis Leistung ist OK

21. Januar 2026 00:00

Bewertung bei Trusted Shops

robust, stabil, Kannten etwas gratig/scharf - Vorsicht beim arbeiten ohne handschuhe

21. Januar 2026 00:00

Bewertung bei Trusted Shops

alles top

15. Januar 2026 00:00

Bewertung bei Trusted Shops

-

10. Januar 2026 00:00

Bewertung bei Trusted Shops

Ware wie erwartet und superschnelle Lieferung.

10. Januar 2026 00:00

Bewertung bei Trusted Shops

-

7. Januar 2026 00:00

Bewertung bei Trusted Shops

alles bestens , genau wie erwartet, sehr stabil, top preis

7. Januar 2026 00:00

Bewertung bei Trusted Shops

Super schnell. Top Ware.

4. Januar 2026 00:00

Bewertung bei Trusted Shops

-

3. Januar 2026 00:00

Bewertung bei Trusted Shops

-

31. Dezember 2025 00:00

Bewertung bei Trusted Shops

Super Preisleistung. Gerne wieder!

28. Dezember 2025 00:00

Bewertung bei Trusted Shops

alles schicki

24. Dezember 2025 00:00

Bewertung bei Trusted Shops

-

24. Dezember 2025 00:00

Bewertung bei Trusted Shops

Alles bestens gerne wieder

Empfohlenes Zubehör

32-tlg. Bit Sortiment,Torsion, Farbringcodiert, PH-,PZ-,TX-,TT-,SL-,HEX- Bits mit BefestigungsFuchs Aufdruck

32-tlg. Bit Sortiment,Torsion, Farbringcodiert, PH-,PZ-,TX-,TT-,SL-,HEX- Bits mit BefestigungsFuchs Aufdruck

9,99 €

600 tlg. Kabelbinder Sortiment, schwarz, von 2,5x100 mm bis 4,8x432 mm

600 tlg. Kabelbinder Sortiment, schwarz, von 2,5x100 mm bis 4,8x432 mm

37,95 €

Schlüsselschrauben / Sechskant-Holzschrauben DIN 571 verzinkt - Kopf

Schlüsselschraube / Sechskant-Holzschraube | DIN 571 | verzinkt

Schlüsselschraube / Sechskant-Holzschraube | DIN 571 | verzinkt

10 mm x 50 mm x 100 Stück Varianten verfügbar

Inhalt: 100 Stück (0,13 € / 1 Stück)

13,18 €

1 Heizungsentlüftungsschlüssel 5mm

1 Heizungsentlüftungsschlüssel 5mm

0,50 €

Tipp

1 Anreißnadel Hartmetallspitze Bitaufnahme 140mm

1 Anreißnadel Hartmetallspitze Bitaufnahme 140mm

5,47 €

1 Umreifungsgurt bis 800kg einteilig 25mm orange mit BefestigungsFuchs Aufdruck länge 6 m

1 Umreifungsgurt bis 800kg einteilig 25mm orange mit BefestigungsFuchs Aufdruck länge 6 m

4,99 €

100 ml WD-40 Classic Multifunktionsspray, Kriechöl, Kontaktspray, Schmieröl

100 ml WD-40 Classic Multifunktionsspray, Kriechöl, Kontaktspray, Schmieröl

100 ml Varianten verfügbar

Inhalt: 0.1 Liter (50,90 € / 1 Liter)

5,09 €

BÄR Ankernägel / Kammnägel | verzinkt

BÄR Ankernägel / Kammnägel | verzinkt

4 mm x 50 mm x 25 Stück x verzinkt Varianten verfügbar

Inhalt: 25 Stück (0,08 € / 1 Stück)

1,97 €

50 Holzverbinderschrauben (Ankerschrauben / Kammschrauben) 5x50 mm - Kopf

Holzverbinderschraube Ankerschraube/Kammschraube

Holzverbinderschraube Ankerschraube/Kammschraube

5 mm x 50 mm x 50 Stück x ohne Zulassung Varianten verfügbar

Inhalt: 50 Stück (0,08 € / 1 Stück)

3,76 €

1 BefestigungsFuchs.de Big Bag 900 x 900 x 1100 mm mit einer Kapazität von 1 Kubikmeter bis zu 1,5t und 4 Standard Schlaufen

1 BefestigungsFuchs.de Big Bag 900 x 900 x 1100 mm mit einer Kapazität von 1 Kubikmeter bis zu 1,5t und 4 Standard Schlaufen

11,11 €

Kunden haben sich ebenfalls angesehen

Schwerlast-Winkelverbinder | Sicke | verzinkt | kunststoffbeschichtet | schwarz

Schwerlast-Winkelverbinder | Sicke | verzinkt | kunststoffbeschichtet | schwarz

1 Stück x 125 x 125 x 45 x 2,5 mm x schwarz x mit Steg Varianten verfügbar

2,62 €

Schwerlast-Winkelverbinder | Sicke | verzinkt | kunststoffbeschichtet | schwarz

Schwerlast-Winkelverbinder | Sicke | verzinkt | kunststoffbeschichtet | schwarz

20 Stück x 50 x 50 x 40 x 3 mm x silber x ohne Steg Varianten verfügbar

Inhalt: 20 Stück (0,63 € / 1 Stück)

12,60 €

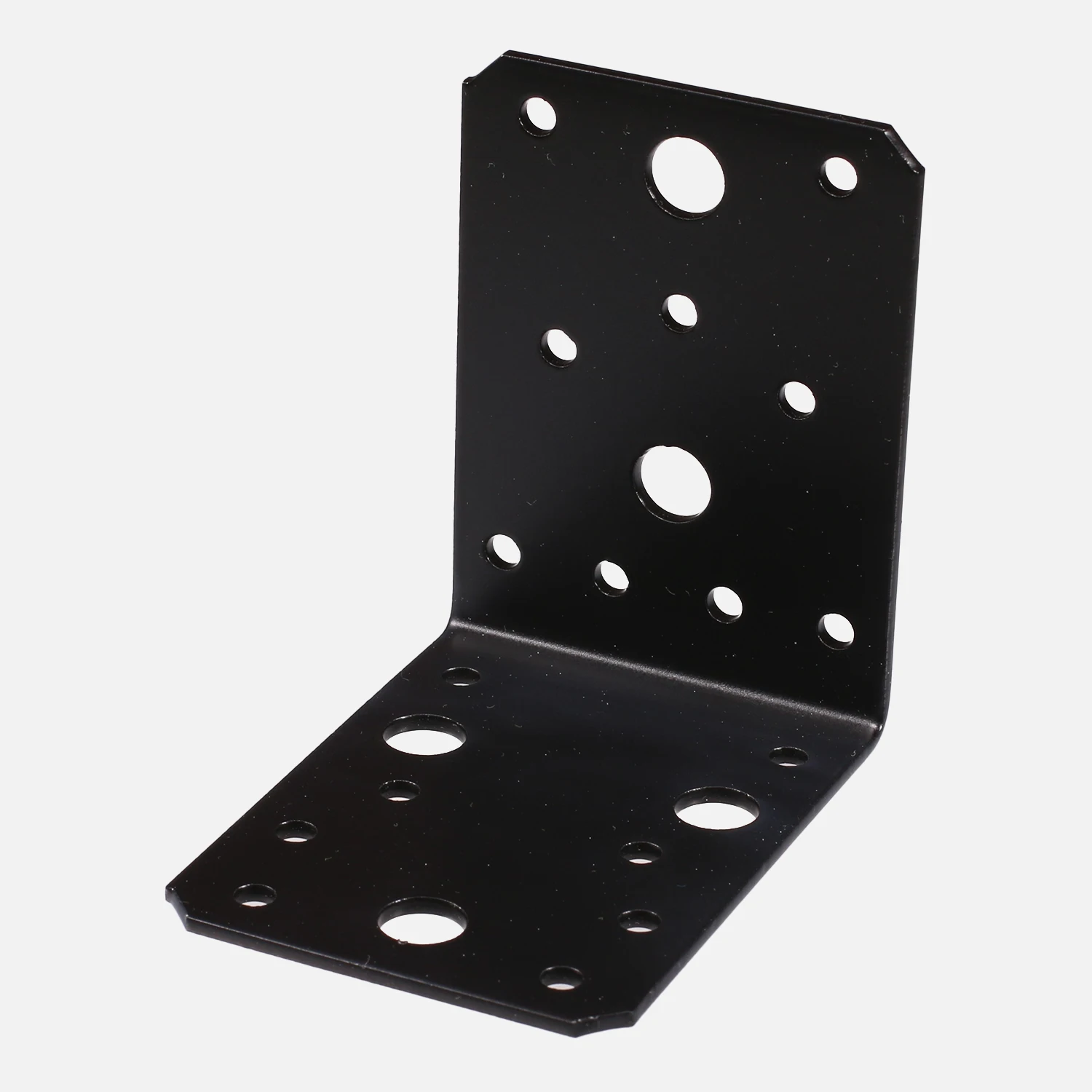

Schwerlast-Winkelverbinder | Sicke | verzinkt | kunststoffbeschichtet | schwarz
