Winkelverbinder-Set mit Steg – Für tragfähige Holzverbindungen bei Dach, Carport & Co.

Produktübersicht

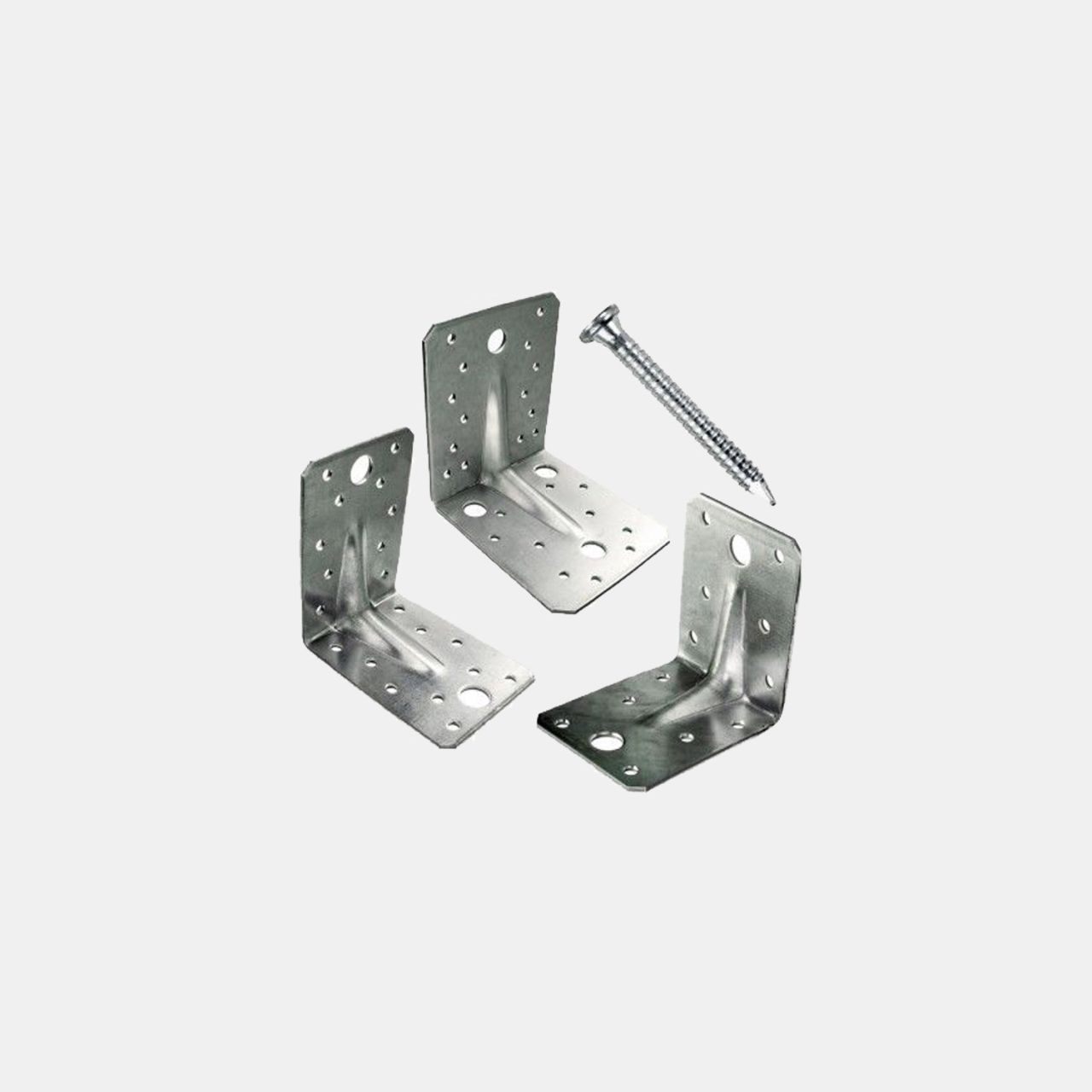

Dieses Winkelverbinder-Set mit Steg bietet Ihnen drei gängige Größen (70 mm, 90 mm, 105 mm) inklusive 200 passender Kammnägel. Die sendzimirverzinkte Oberfläche sorgt für Korrosionsschutz, während die integrierte Verstärkungsrippe (Steg) für eine besonders hohe Stabilität sorgt. Ideal für tragende Holzkonstruktionen wie Dachstühle, Pergolen oder Gartenhäuser.

Hauptmerkmale

• Material: Sendzimirverzinkter Stahl für hohe Korrosionsbeständigkeit
• Verstärkungsrippe (Steg): Erhöht die Tragfähigkeit und Steifigkeit des Verbinders
• Größen:
  • 10 × 70 × 70 × 55 mm – 2,5 mm stark, Dübelloch Ø11 mm
  • 10 × 90 × 90 × 65 mm – 2,5 mm stark, Dübelloch Ø13 mm
  • 5 × 105 × 105 × 90 mm – 3,0 mm stark, Dübelloch Ø13 mm
• Kammnägel enthalten: 200 Stück, Ø4 mm × 40 mm, verzinkt
• Lochdurchmesser für Nägel: Ø5 mm
• Europäische Technische Zulassung: ETA-08/0165

Vorteile

• ✔ Sofort montagebereit dank beiliegender Kammnägel
• ✔ Sehr hohe Stabilität durch Rippe – ideal bei abhebenden und kippenden Kräften
• ✔ Hohe Flexibilität – drei gängige Größen im Set enthalten
• ✔ Kein statischer Verlust – Holzelemente werden durch die Montage nicht geschwächt
• ✔ Langlebigkeit – durch Zinkbeschichtung gut gegen Witterung geschützt

Verwendung

Diese Winkelverbinder sind optimal geeignet für kraftschlüssige Holzverbindungen, insbesondere bei statisch relevanten Bereichen. Ob Windlastsicherung, Sparrenanschluss oder Wandriegelverbindung – die Winkel mit Steg sorgen für formstabile Verbindungen ohne die Tragkraft der Hölzer zu beeinträchtigen.

Problemlöser für:

• Kipp- und Abhebesicherungen (z. B. durch Windsog)
• Anschluss von Sparren, Stielen oder Wandriegeln
• Tragfähige Verbindungen bei Carports, Dachstühlen, Gartenhäusern

Einsatzgebiete

• Carports
• Pergolen
• Dachstühle
• Gartenhäuser
• Fachwerkverbindungen
• Innenausbau mit tragenden Holzverbindungen

Anwendungshinweise

• Prüfen Sie vor der Montage, ob die Verbindung gegen Verdrehen gesichert ist
• Verwenden Sie die beiliegenden Kammnägel mit einem Ø von 4 mm – Lochdurchmesser der Winkel beträgt 5 mm
• Bei Bedarf können Dübel eingesetzt werden (Lochdurchmesser: 11–13 mm)
• Achten Sie auf ausreichend dicke Bauteile – die Materialstärke muss größer als die Eindringtiefe der Nägel oder Dübel sein

Zusätzliche Informationen

Technische Zulassung: Dieses Produkt entspricht den Anforderungen der ETA-08/0165 – eine offizielle Bestätigung für sichere und genormte Bauverbindungen im europäischen Raum.

Verzinkung (Sendzimirverfahren): Sorgt für gleichmäßigen Korrosionsschutz auf der gesamten Oberfläche. Ideal für den Einsatz im Außenbereich oder in feuchtebelasteten Zonen.
