50 Schlaganker verzinkt SAK M12
23,57 €
- 14 Tage Rückgabe
- SSL-verschlüsselt
- Gratis ab 100 € (DE)
Produktinformationen

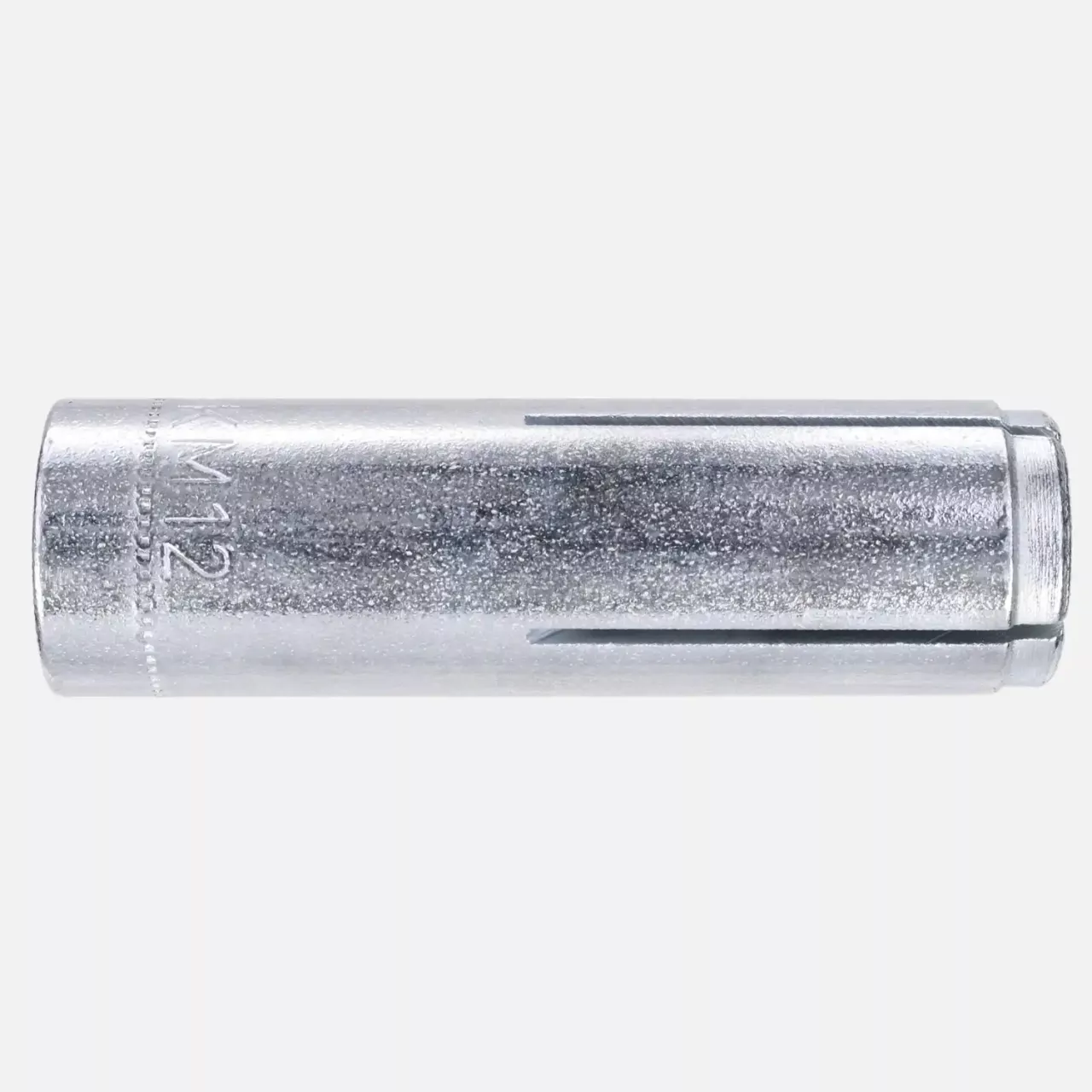

50 SchlagankerSAK verzinkt M12
- schnelle und kostengünstige Montage
- zur Berfestigung leichter Deckenbekleidungen etc.
- für ungerissenen Beton
Anwendung:
Der Schlaganker ist zur Befestigung von z.B.: Abhängungen, Rohrleitungen, Lüftungsleitungen, Schienen, Sprinkleranlagen, Konsolen, Stahlkostruktionen, Gittern, Kabeltrassen, Toren, Fassaden oder abgehängte Deckenbekleidung.
Eigenschaften:
Schlaganker eignen sich für alle Schrauben und Gewindestangen mit metrischem Gewinde. Die geringe Setztiefe verringert die Bohrzeit und ermöglicht eine kostengünstige Montage. Das oberflächenbündige Setzen zeichnet sich besonders bei Serienbefestigungen mit gleicher Gewindestangenlänge aus. Nach dem Einschlagen ist ein mehrfaches Entfernen oder Befestigen möglich, da der Schlaganker selbst im Bohrloch verbleibt.
- galvanisch verzinkt
- Zulassung ETA-11/0163 zur Verankerung im ungerissenen Beton
- Zulassung Z-21.1-1745 zur Verankerung leichter Deckenbekleidungen
- Brandschutzgeprüft
 |  |
Wirkungsweise:
Nach dem Einsetzen ins Bohrloch wird die Spitze des Schlagankers mit einem Setzwerkzeug gespreizt. Die Schraube oder Gewindestange wird dann ins Innengewinde geschraubt.
Gebrauchsanweisung:
- Loch bohren.
- Reinigung des Bohrloches mit einer Bürste und / oder mit einem Ausbläser.
- Den Schlaganker bis zur effektiven Verankerungstiefe einführen. Diese ist erreicht, wenn die Spreizhülse nicht über die Betonoberfläche hinausragt.
- Durch Schläge auf den Konus mit Hilfe des Setzwerkzeuges wird der Dübel verankert. Er ist ordnungsgemäß gesetzt wenn das Setzwerkzeug auf der Hülse aufliegt.
- Ankerstange, Gewindestange oder Schraube ins Gewinde drehen. (Nie mehr Drehmoment aufbringen, als in der Tabelle technische Daten erlaubt ist.)
Technische Daten:
M6* | M8 | M10 | M12 | M16 | M20 | |
| Bohrtiefe [mm](Verankerungstiefe, Setztiefe) | 28 | 33 | 44 | 54 | 71 | 86 |
| Bohrlochdurchmesser [mm] | 8 | 10 | 12 | 15 | 20 | 25 |
| Empfohlene Last pro Dübelin ungerissenem Beton [kN]incl. Teilsicherheitsbeiwert | 2,0 | 3,0 | 5,3 | |||
| Drehmoment beim Verankern | 8 | 15 | 35 | 60 | ||
| Gewinde(innen)durchmesser [mm] | 6 | 8 | 10 | 12 | 16 | 20 |
| * Nicht Bestandteil der Zulassung | ||||||
| Produktgruppe: | Schlaganker |
|---|---|
| Durchmesser: | 15 mm |
| Gewindenennmaß: | M12 |
| Gesamtlänge: | 50 mm |
| Inhalt (VPE): | 50 Stück |
| Farbe: | silber |
| Form: | mit Innengewinde |
| Hersteller: | Kalm |
| Hersteller Nummer: | 82112000 |
| Oberfläche: | verzinkt |
| Produktfamilie: | Anker |
| Zulassung: | ETA |
| Zulassung Nr.: | 11/0163 |
| Zulassungstyp: | ungerissener Beton |
