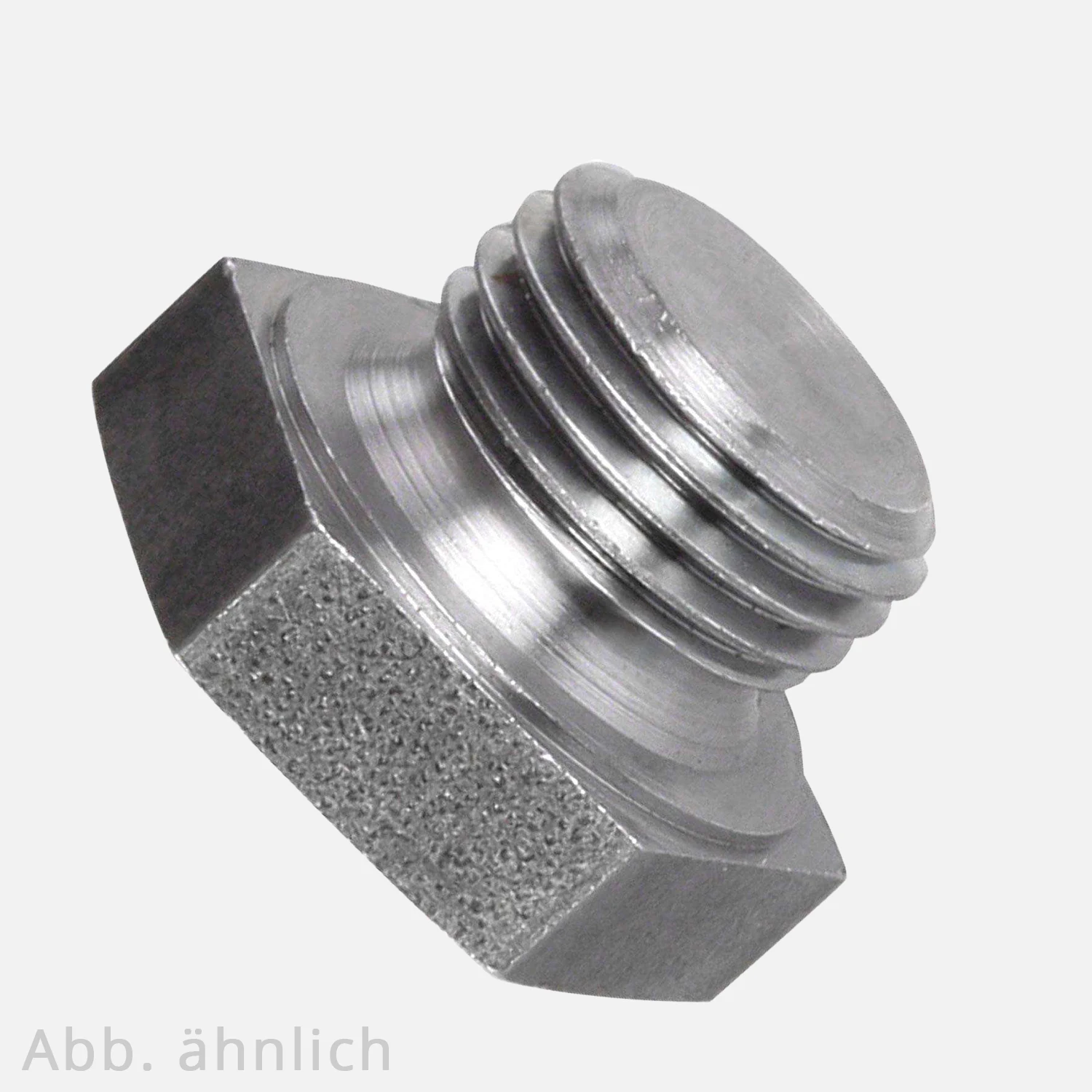

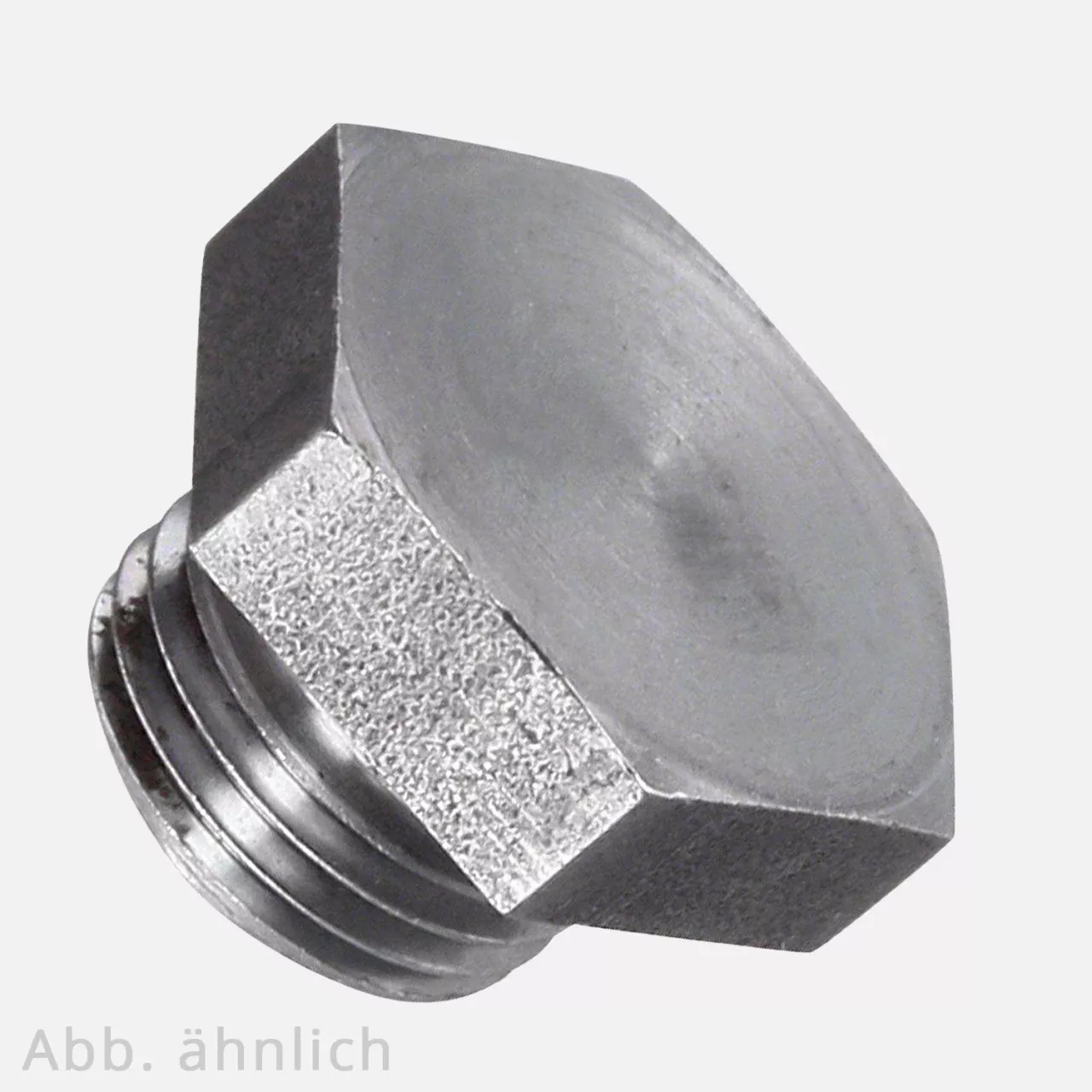

25 Verschlussschrauben M18x1,5mm - DIN 7604 Form A

Verschlussschrauben DIN 7604 Form A – Kompakt, zuverlässig, normgerecht abdichten

Produktübersicht

Diese Verschlussschrauben sind speziell für das sichere Verschließen von Anschlussgewinden oder Kontrollöffnungen ausgelegt. Die Ausführung gemäß DIN 7604 Form A zeichnet sich durch einen kurzen Einschraubzapfen, einen Außensechskantkopf mit Bund und ein metrisches zylindrisches Feingewinde aus. Sie sind in verschiedenen Materialien wie Messing, Edelstahl oder beschichtetem Stahl erhältlich.

Hauptmerkmale

• Norm: DIN 7604 – Form A mit kurzem Einschraubzapfen.
• Kopfform: Außensechskant mit Bund – ermöglicht festen Sitz und definierten Anschlag.
• Gewindeart: Ausgestattet mit zylindrischem Feingewinde – metrisch.
• Einschraublänge: Kurz – spart Bauraum bei gleichbleibender Dichtleistung.
• Dichtung: Erfolgt über geeignete Dichtmittel oder Dichtringe (nicht selbstabdichtend).

Vorteile

1. Kompakte Bauform: Geeignet für beengte Platzverhältnisse.
2. Normgerecht: Austauschbar und kompatibel mit allen DIN-7604-Anschlüssen.
3. Zuverlässige Abdichtung: In Kombination mit passenden Dichtmitteln auch für Drucksysteme geeignet.
4. Einfache Montage: Außensechskant für schnelles Anziehen mit Standardwerkzeugen.
5. Vielseitig einsetzbar: Für Medien wie Luft, Öl, Wasser oder Gas – je nach Werkstoff.

Einsatzgebiete

• Hydraulik- und Pneumatiksysteme
• Maschinen- und Anlagenbau
• Druckluft- und Schmierstoffleitungen
• Heizungs-, Klima- und Sanitärtechnik
• Fahrzeug- und Landmaschinentechnik
• Prüf- und Messtechnik

Anwendungshinweise

• Vor der Montage sollten Gewinde und Dichtflächen sorgfältig gereinigt werden.
• Da es sich um ein zylindrisches Feingewinde handelt, ist der Einsatz eines geeigneten Dichtmittels erforderlich – zum Beispiel O-Ring, Dichtband oder Dichtpaste.
• Die Schraube sollte mit dem passenden Drehmoment angezogen werden, abhängig von Werkstoff und Gewindegröße.
• Materialverträglichkeit mit dem eingesetzten Medium ist stets zu prüfen.

Zusätzliche Informationen

• Die Form A nach DIN 7604 definiert einen kurzen Einschraubzapfen, der besonders für platzsparende Konstruktionen geeignet ist.
• Im Gegensatz zur Form B (mit längerem Zapfen) erfolgt die Abdichtung bei Form A nicht über das Gewinde selbst, sondern über externe Dichtelemente.
• Für Anwendungen mit hohen Druck- oder Temperaturanforderungen sollte auf Materialien wie Edelstahl A2 oder A4 zurückgegriffen werden.
• Viele Ausführungen verfügen über Kennzeichnungen zur Werkstoffidentifikation oder Herstellerzuordnung.
