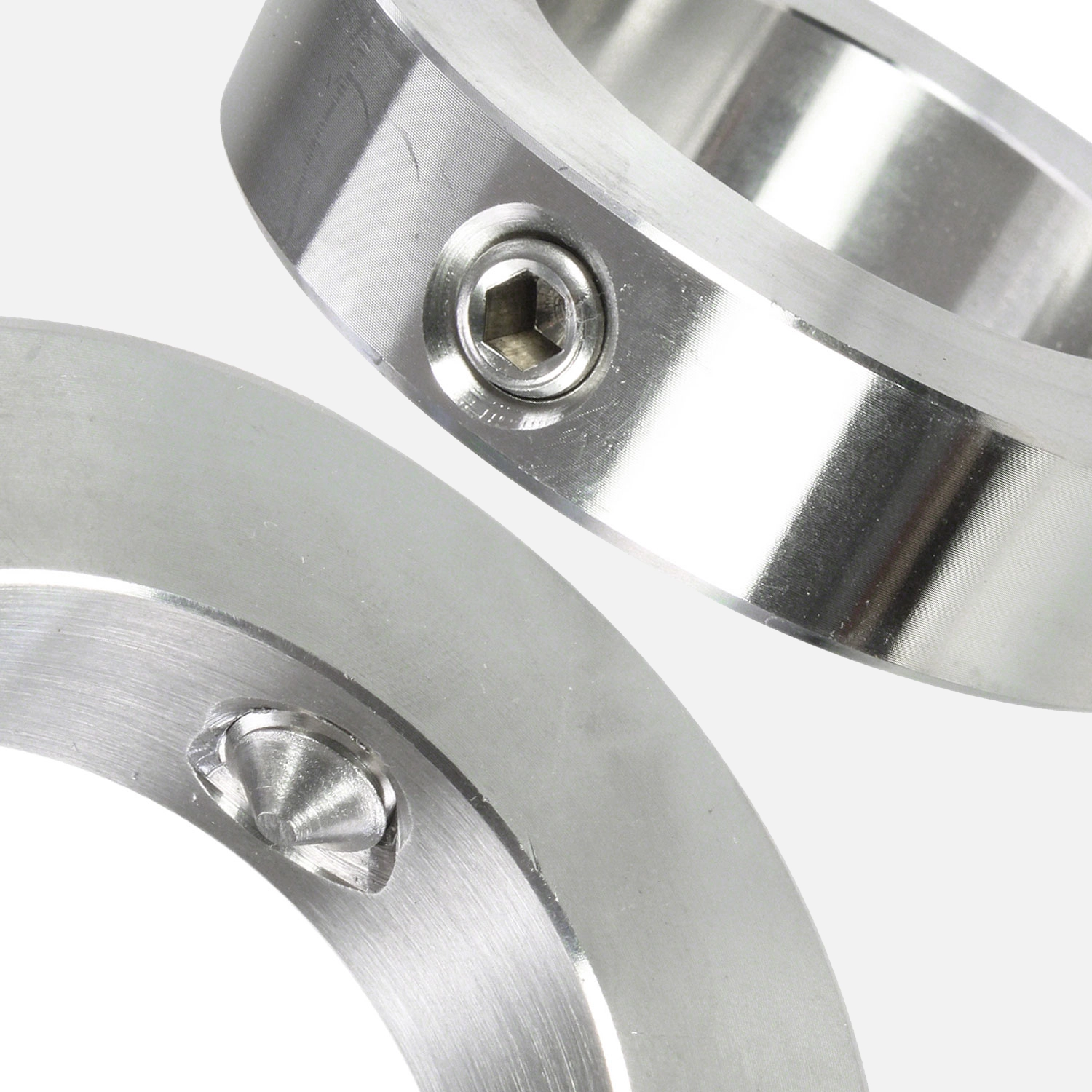

50 Stellringe 12 mm - DIN 705 - Form A - Edelstahl A2

Sichere Positionierung auf Wellen – Stellringe DIN 705 Form A aus Edelstahl A2 mit Gewindestift

Produktübersicht

Die Stellringe nach DIN 705 Form A aus Edelstahl A2 (Werkstoffnummer 1.4301) dienen zum Positionieren, Begrenzen und Fixieren von Bauteilen auf Wellen und Achsen. Sie ermöglichen eine kompakte und einfach montierbare Lösung beispielsweise zur axialen Positionierung von Maschinenelementen. Die Fixierung erfolgt über einen Gewindestift nach DIN 914 mit Innensechskant und Kegelspitze. Beim Anziehen wirkt die Spitze auf die Welle und hält den Stellring in seiner eingestellten Position. Durch die Ausführung aus Edelstahl A2 bieten die Stellringe eine gute Korrosionsbeständigkeit und eignen sich für zahlreiche Anwendungen im Maschinen-, Anlagen- und Gerätebau.

Hauptmerkmale

• Norm - DIN 705 Form A Stellring.
• Werkstoff - Edelstahl A2 mit der Werkstoffnummer 1.4301 und einer Festigkeitsklasse 50.
• Fixierung - Über Gewindestift nach DIN 914 mit Innensechskant-Antrieb (Gewindestift).
• Spitzenform - Kegelspitze für eine Montage direkt auf Wellen und Achsen.

Vorteile

1. Einfache axiale Positionierung auf Wellen und Achsen.
2. Schnelle Fixierung mit nur einem Gewindestift.
3. Kompakte Bauform bei geringem Platzbedarf.
4. Innensechskant ermöglicht eine sichere Werkzeugführung.
5. Kegelspitze unterstützt eine punktuelle und feste Fixierung auf der Welle.
6. Gute Korrosionsbeständigkeit durch Edelstahl A2.
7. Stellring kann bei Bedarf gelöst und neu positioniert werden.
8. Vielseitig für Maschinen, Vorrichtungen und Geräte einsetzbar.

Einsatzgebiete

• Maschinenbau, Anlagenbau, Gerätebau, Vorrichtungsbau,
• Wellen und Achsen, Positionierung von Maschinenelementen,
• Abstandshalter und Anschläge, Führungs- und Verstelleinrichtungen und
• allgemeine mechanische Konstruktionen.

Anwendungshinweise

• Den Stellring auf eine Welle mit passendem Durchmesser aufschieben und an der gewünschten Position ausrichten. Anschließend den Gewindestift mit einem passenden Innensechskantschlüssel anziehen.
• Die Kegelspitze des Gewindestiftes erzeugt eine konzentrierte Belastung auf der Wellenoberfläche. Dadurch kann abhängig von Werkstoff und Anzugskraft eine sichtbare beziehungsweise dauerhafte Druckstelle entstehen.
• Bei Anwendungen, bei denen die Wellenoberfläche nicht beschädigt werden darf, sollte geprüft werden, ob eine andere Befestigungsart oder Spitzenform besser geeignet ist.
• Gewindestift und Innensechskant sollten bei Wartungsarbeiten auf festen Sitz und Beschädigungen kontrolliert werden.

Zusätzliche Informationen

Stellringe sind einfache und bewährte Maschinenelemente zur axialen Festlegung von Bauteilen auf Wellen und Achsen. Sie können beispielsweise als Anschlag oder zur Positionierung angrenzender Bauteile verwendet werden. Der mitgelieferte Gewindestift nach DIN 914 besitzt einen Innensechskant und eine Kegelspitze. Die kopflose Ausführung lässt sich platzsparend im Stellring unterbringen. Der nichtrostende Edelstahl 1.4301 gehört zur Werkstoffgruppe A2 und bietet eine gute Korrosionsbeständigkeit für zahlreiche Anwendungen. Für dauerhaft chlorid- oder salzhaltige Umgebungen sollte die Werkstoffeignung gesondert geprüft werden.
