100 Scheibenfedern 3x3,7 mm - DIN 6888 - Stahl - C45+C

Formschlüssige Kraftübertragung auf Wellen – Scheibenfedern DIN 6888 aus C45-Stahl

Produktübersicht

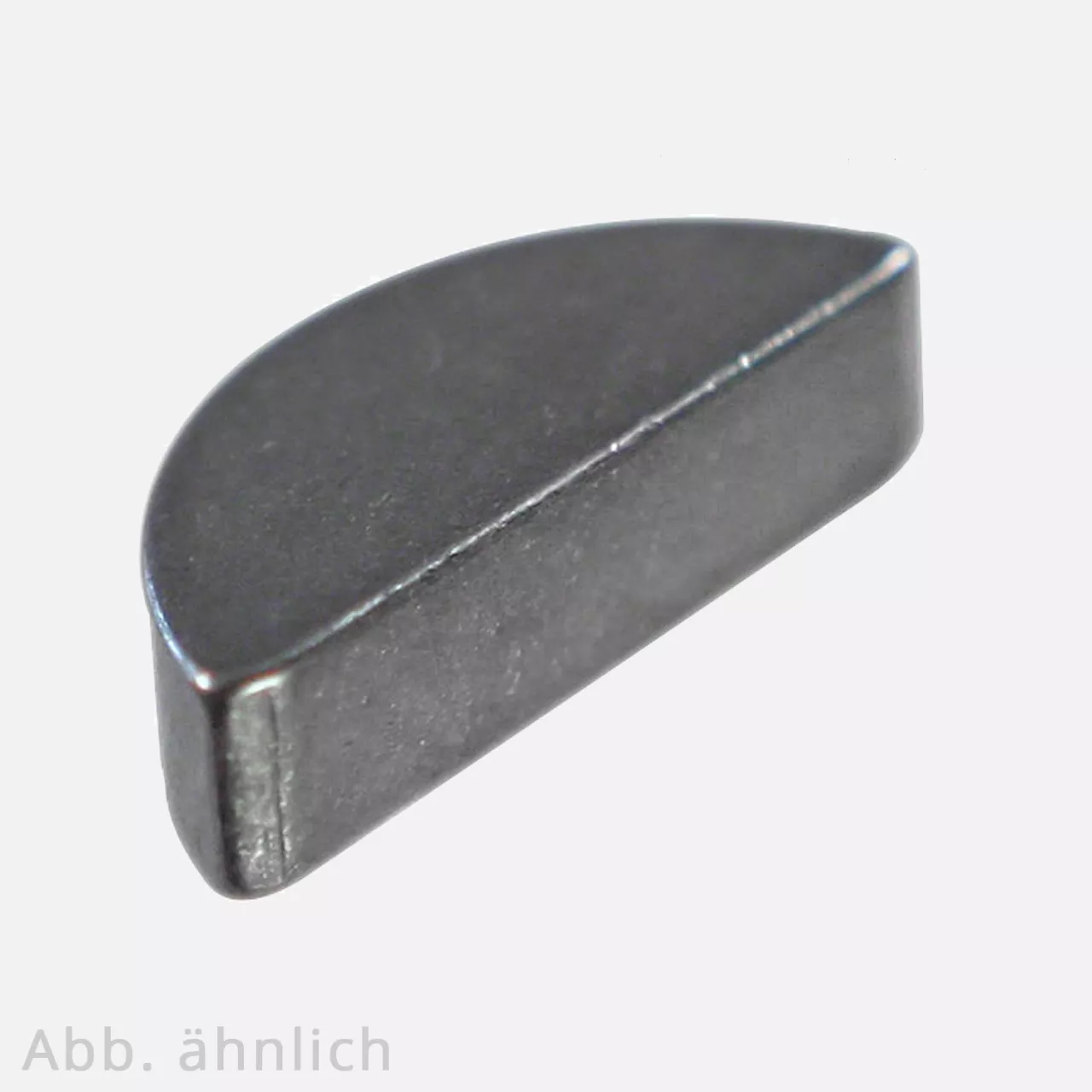

Die Scheibenfedern nach DIN 6888 aus C45-Stahl sind halbkreisförmige Maschinenelemente für formschlüssige Welle-Nabe-Verbindungen. Sie werden in eine entsprechend ausgeführte Nut der Welle eingesetzt und greifen in die Nut der Nabe ein. Auf diese Weise unterstützen sie die Übertragung von Drehmomenten zwischen Welle und Nabe. Durch ihre charakteristische Scheibenform können sich Scheibenfedern bei der Montage in der Wellennut ausrichten. Sie werden insbesondere bei kleineren Wellendurchmessern und Anwendungen eingesetzt, bei denen eine kompakte Welle-Nabe-Verbindung erforderlich ist. Die Ausführung besteht aus unlegiertem C45-Vergütungsstahl, ist blank und besitzt damit keinen zusätzlichen Oberflächenschutz. Angegeben ist eine Härte von 100 HV. Der Werkstoff ist für Schweißkonstruktionen grundsätzlich nicht die bevorzugte Wahl.

Hauptmerkmale

• Produkttyp - Scheibenfeder nach DIN 6888.
• Werkstoff - C45-Stahl, unlegierter Vergütungsstahl mit blanker Oberfläche.
• Härte - 100 HV laut Produktangabe.
• Bauform - Halbkreis- bzw. scheibenförmig.
• Verbindungsart - Formschlüssige Welle-Nabe-Verbindung.
• Funktion - Übertragung von Drehmoment zwischen Welle und Nabe.
• Schweißeignung - Nicht für Schweißanwendungen vorgesehen.

Vorteile

1. Formschlüssige Übertragung von Drehmomenten.
2. Kompakte Lösung für Welle-Nabe-Verbindungen.
3. Charakteristische Scheibenform erleichtert die Positionierung in der passenden Wellennut.
4. Genormte Ausführung nach DIN 6888 erleichtert die Auswahl passender Abmessungen.
5. C45 bietet gute mechanische Eigenschaften für zahlreiche Maschinenbauanwendungen.
6. Wirtschaftliches und bewährtes Maschinenelement.
7. Besonders für kompakte Antriebs- und Verbindungskonstruktionen geeignet.

Einsatzgebiete

• Maschinenbau, Antriebstechnik, Gerätebau, Anlagenbau
• Welle-Nabe-Verbindungen, Zahnräder, Riemenscheiben, Kupplungen, Handräder und Hebel
• Allgemeine rotierende Maschinenelemente mit geeigneter Nutgeometrie.

Anwendungshinweise

• Die Scheibenfeder wird in eine passend ausgeführte Scheibenfedernut der Welle eingesetzt. Anschließend wird die Nabe mit der dazugehörigen Nut über Welle und Scheibenfeder montiert. Die Abmessungen von Scheibenfeder, Welle und Nabe müssen konstruktiv aufeinander abgestimmt sein.
• Bei der Montage ist auf saubere und beschädigungsfreie Nutflächen zu achten. Die Scheibenfeder darf nicht durch unsachgemäßes Einschlagen beschädigt oder verformt werden.
• Die übertragbare Belastung lässt sich nicht allein aus der Scheibenfedergröße ableiten. Für die Dimensionierung sind unter anderem Drehmoment, Wellendurchmesser, Nutgeometrie, Werkstoffe und Belastungsart zu berücksichtigen.
• Da die Scheibenfedern blank und ohne zusätzlichen Oberflächenschutz ausgeführt sind, können sie bei Feuchtigkeit korrodieren. Bei Lagerung und Einsatz sollte deshalb auf geeignete Umgebungsbedingungen beziehungsweise einen erforderlichen Korrosionsschutz geachtet werden.

Zusätzliche Informationen

• Hinweis zur Schweißeignung: C45 besitzt aufgrund seines vergleichsweise hohen Kohlenstoffgehalts eine eingeschränkte Schweißeignung. Für die hier beschriebene Scheibenfeder ist Schweißen nicht als reguläres Fügeverfahren vorgesehen. Eine nachträgliche Wärmeeinbringung kann zudem Werkstoffeigenschaften und Maßhaltigkeit beeinflussen.
• Hinweis zur Härteangabe: Die Angabe 100 HV wird entsprechend der vorliegenden Produktinformation übernommen. Vor einer Verwendung als konstruktiv relevante Spezifikation sollte sie mit dem Prüfzeugnis beziehungsweise den Herstellerunterlagen der konkreten Ausführung abgeglichen werden.
