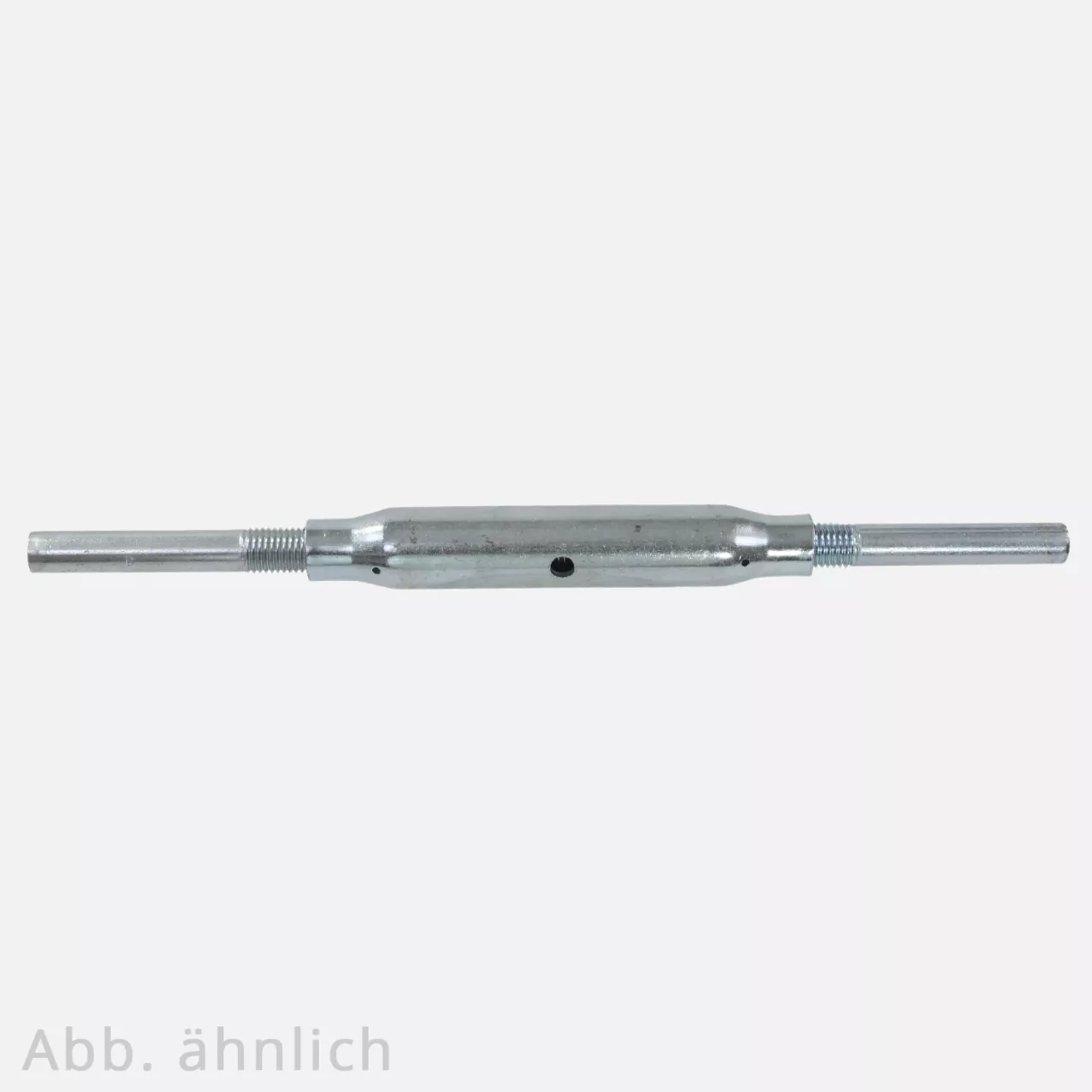

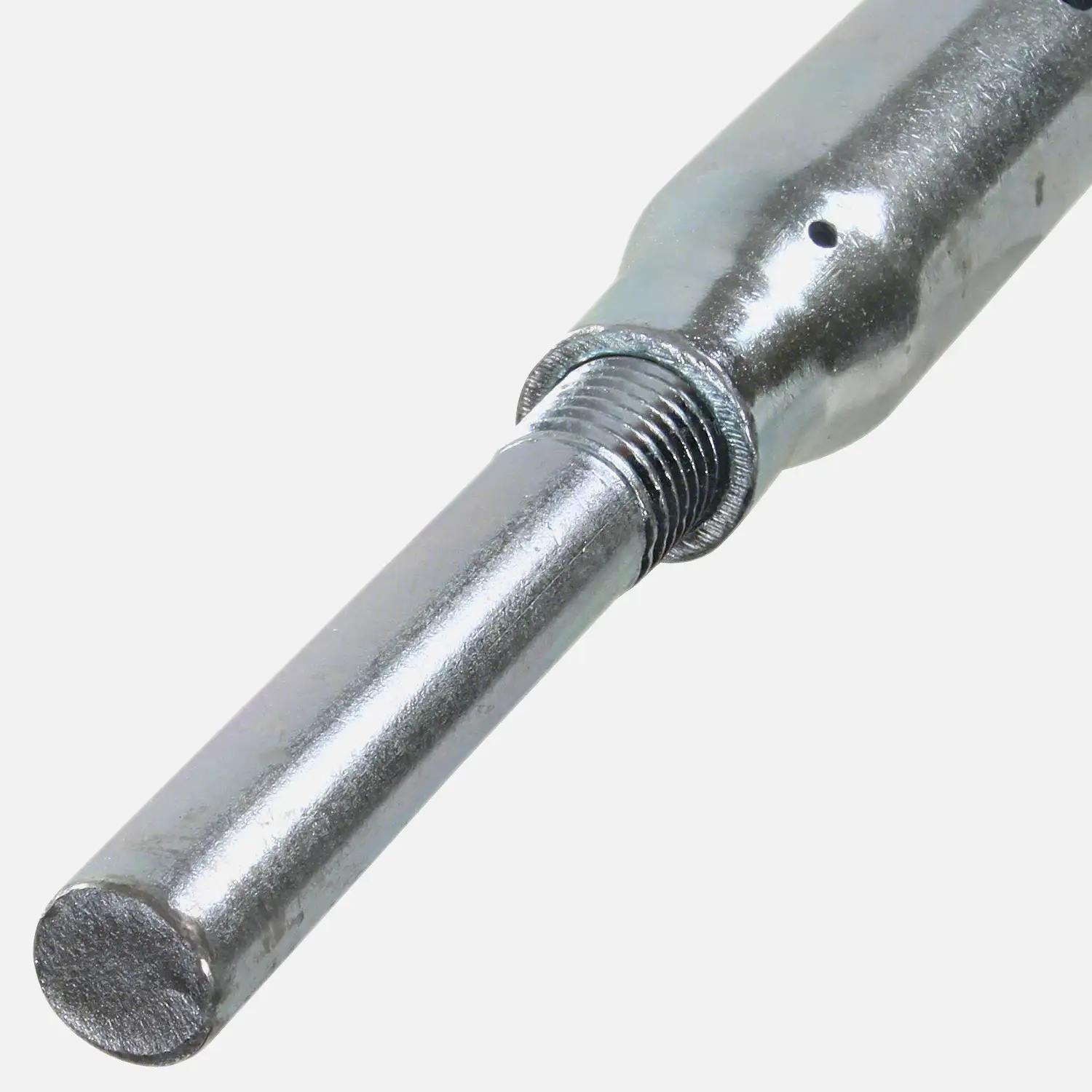

1 Spannschloss M16 - DIN 1478 - geschlossen - 2 Anschweißenden - verzinkt

Spannschloss DIN 1478 Form AE – geschlossen mit zwei Anschweißenden zum präzisen Spannen und Justieren

Produktübersicht

Das Spannschloss nach DIN 1478 Form AE aus verzinktem Stahl ist eine geschlossene Ausführung mit zwei Anschweißenden nach DIN 34828. Es dient zum Spannen, Nachstellen und Justieren geeigneter Zugverbindungen und ermöglicht eine kompakte, dauerhaft integrierbare Verbindung. Die Kombination aus metrischem Rechts- und Linksgewinde bildet das zentrale Funktionsprinzip: Beim Drehen des Spannschlosskörpers werden beide Anschweißenden gleichzeitig ein- oder ausgeschraubt. Dadurch lässt sich die Länge der Verbindung einstellen, ohne die angeschlossenen Bauteile gegeneinander verdrehen zu müssen.

Hauptmerkmale

• Produkttyp - Spannschloss nach der DIN 1478-Form AE in geschlossener Ausführung.
• Endstücke - Zwei Anschweißenden nach DIN 34828.
• Werkstoff - Stahl mit verzinkter Oberfläche.
• Gewinde - Metrisches ISO-Gewinde, eine Seite Rechtsgewinde und eine Seite Linksgewinde.
• Funktion - Spannen und Justieren geeigneter Zugverbindungen.
• Montage der Endstücke - Zum Anschweißen an dafür vorgesehene Bauteile.

Vorteile

1. Stufenloses Nachspannen: Die Verbindung kann über den Spannschlosskörper präzise eingestellt werden.
2. Rechts- und Linksgewinde: Beide Anschweißenden bewegen sich beim Drehen des Körpers gleichzeitig in entgegengesetzter axialer Richtung.
3. Kein Verdrehen der Bauteile erforderlich: Die angeschlossenen Komponenten können während der Längeneinstellung in ihrer Position bleiben.
4. Geschlossene Bauform: Kompakte Ausführung für eine saubere konstruktive Integration.
5. Zwei Anschweißenden: Ermöglichen eine dauerhafte Einbindung in geeignete Stahlkonstruktionen.
6. Verzinkte Oberfläche: Bietet gegenüber blankem Stahl einen zusätzlichen Korrosionsschutz.

Einsatzgebiete

• Stahl- / Metallbau / Maschinen- und Anlagenbau,
• Konstruktionen mit einstellbaren Zugverbindungen,
• Spann- und Verstrebungskonstruktionen,
• Geländer- / Rahmenkonstruktionen und
• Konstruktionen, bei denen eine angeschweißte und nachstellbare Verbindung benötigt wird.

Anwendungshinweise

• Die beiden Anschweißenden werden fachgerecht mit den vorgesehenen Bauteilen verbunden. Anschließend erfolgt die Längeneinstellung durch Drehen des Spannschlosskörpers über das gegenläufige Rechts- und Linksgewinde.
• Schweißarbeiten können die vorhandene Verzinkung im Schweißbereich beschädigen. Die betroffenen Stellen sind nach dem Schweißen fachgerecht gegen Korrosion zu schützen. Bei tragenden oder sicherheitsrelevanten Anwendungen sind Auslegung, Schweißverbindung und zulässige Belastung nach den hierfür geltenden Vorgaben zu bestimmen.

Zusätzliche Informationen

Aus Normbezeichnung, Werkstoff und Abmessung allein sollte keine zulässige Tragfähigkeit abgeleitet werden. Für belastete Konstruktionen sind die konkreten Hersteller- beziehungsweise Bemessungsdaten maßgebend.
