50 FISCHER Schwerlastanker TA M 10x49 mm - für M6 Schrauben - verzinkt - ETA
117,11 €
- 14 Tage Rückgabe
- SSL-verschlüsselt
- Gratis ab 100 € (DE)
Produktinformationen

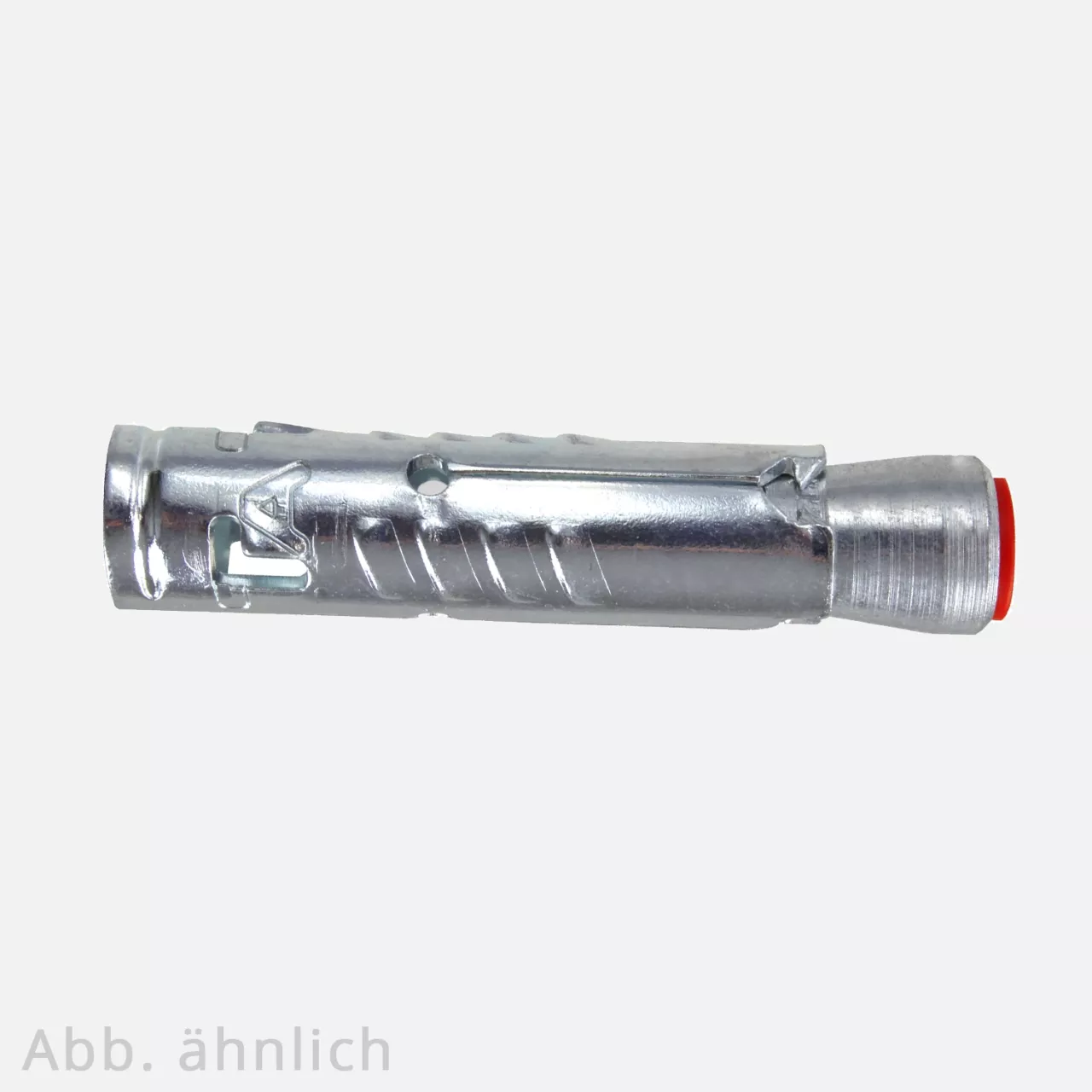

50 Schwerlastanker TA M 10 x 49 mm, verzinkt[Herstellernummer fischer©: 090245]
- Korrosionsschutz durch galvanische Verzinkung
- Geeignet für die Vorsteckmontage
- Anwenderfreundliche Montage
Allgemeine Informationen:
Die fischer© Schwerlastanker TA M eignen sich für die Vorsteckmontage und sind für ungerissen Beton zugelassen, sind aber auch für die Baustoffe Beton und Naturstein mit dichtem Gefüge geeignet.
Eine Verwendung bei sehr beengten Platzverhältnissen ist möglich, da die optimierte Geometrie die Setzenergie minimiert. Das sorgt für eine anwenderfreundliche Montage.
Die Schwerlastanker sind flexibel anwendbar, weil die dreifach spreizende Hülse durch gleichmäßige Lastverteilung geringe Achs- und Randabstände ermöglicht.
Die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung wird durch das metrische Innengewinde erlaubt.
Die TA M besitzen eine rote Kunstsotffkappe, die vor Verschmutzung des Gewindes schützt und so dessen Gängigkeit sichert.
Anwendungsbereiche:
- Stahlkonstruktionen
- Handläufe
- Konsolen
- Leitern
- Kabeltrassen
- Maschinen
- Treppen
- Tore
- Fassaden
- Abstandskonstruktionen
Eigenschaften:
| Material | Stahl |
| Oberfläche | verzinkt |
| Typ | TA M |
| Feuerwiderstandsklasse | R 120 |
| Bohrernenndurchmesser | 10 mm |
| Bohrlochtiefe | 65 mm |
| Gewinde | M6 |
| Zugelassen für | Beton C20/25 bis C50/60, ungerissen |
| Zulassung | ETA-04/0003 |
Technische Daten:
Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (~B25).
| Typ | effektiveVeranker-ungstiefe | min. Bau-teildicke | Montage-drehmo-ment | zulässigeZuglast | zulässigeQuerlast | erforderl.Randabstandfür max. Zuglast | erforderl.Randabstandfür max. Querlast | erforderl.Achsabstandfür. max. Last | min.Achsab-stand | min.Randab-stand |
| TA M6 | 40 mm | 100 mm | 10 Nm | 3,6 kN | 3,3 kN | 50 mm | 55 mm | 120 mm | 80 mm | 50 mm |
| TA M8 | 45 mm | 100 mm | 20 Nm | 5,7 kN | 6,7 kN | 65 mm | 95 mm | 135 mm | 90 mm | 60 mm |
| TA M10 | 55 mm | 110 mm | 40 Nm | 9,5 kN | 11,0 kN | 160 mm | 150 mm | 220 mm | 110 mm | 70 mm |
| TA M12 | 70 mm | 140 mm | 75 Nm | 11,9 kN | 17,0 kN | 170 mm | 200 mm | 210 mm | 160 mm | 120 mm |
| Produktgruppe: | Bolzenanker |
|---|---|
| Durchmesser: | 10 mm |
| Gewindenennmaß: | M6 |
| Gesamtlänge: | 49 mm |
| Inhalt (VPE): | 50 Stück |
| Farbe: | silber |
| Hersteller: | fischer |
| Hersteller Nummer: | 088683001000060000 |
| Oberfläche: | verzinkt |
| Produktfamilie: | Anker |
| Zulassung: | ETA |
| Zulassung Nr.: | 04/0003 |
| Zulassungstyp: | ungerissener Beton |
