50 FISCHER Bolzenanker FBN II K 8x5 mm - A4 - kurze Ausführung - ETA
Alle Größen & Packungsgrößen
Durchmesser wählen.
| Durchmesser |
|---|
Bitte eine Kombination in der Tabelle wählen.
| Preis (brutto) | Preis/Stk. |
|---|
Preise inkl. MwSt. zzgl. Versand
84,01 €
Versandfertig in 1 Tag, Lieferzeit 1-3 Werktage
Produktinformationen

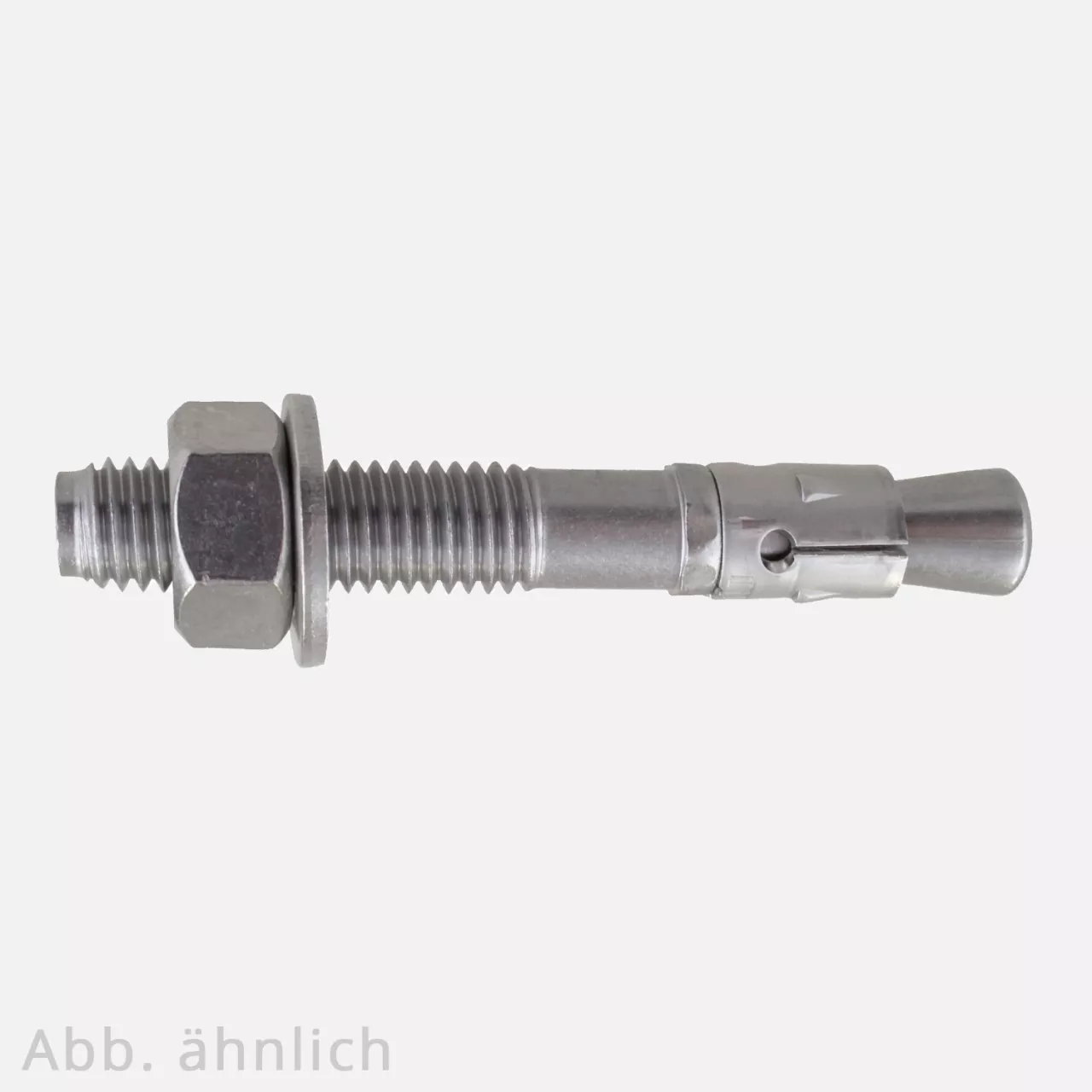

50 Bolzenanker FBN II K 8 mm x 56 mm, Edelstahl A4, SW 13[Herstellernummer fischer©: 508007]
- Geeignet für die Vor- und Durchsteckmontage
- Höchste Tragefähigkeit
- Einfache Montage
Allgemein:
Die fischer© Bolzenanker FBN II K eignen sich für die Vor- und Durchsteckmontage. Bedingt eignen sie sich auch für die Abstandsmontage.
Die K-Version des FBN II haben eine kurze Verankerungstiefe. Dadurch verringert sich das Bohrloch und der Montageaufwand. Ebenfalls erhöht es die Flexibilität.
Die Flexibilität wird auch durch das lange Gewinde erhöht, da dies den Ausgleich von Bauteiltoleranzen und Abstandsmontagen ermöglicht.
Der minimale Auszugsschlupf und wenig Hammerschläge sorgen für eine einfache Montage.
Die Anker besitzen einen Einschlagzapfen, der das Gewinde vor Beschädigungen schützt und somit für eine zeitsparende Montierung und Demontage des Anbauteils sorgt.
Anwendungsbereiche:
- Stahlkonstruktionen
- Geländer
- Konsolen
- Leitern
- Kabeltrassen
- Maschinen
- Treppen
- Tore
- Fassaden
Eigenschaften:
| Material | Edelstahl |
| Güte | A4 |
| Typ | FBN II K |
| Feuerwiderstandsklasse | R 120 |
| Antrieb | SW 13 |
| Gewinde | M8 x 24 mm |
| Länge | 56 mm |
| Nutzlänge | 5 mm |
| Bohrnenndurchmesser | 8 mm |
| Bohrlochtiefe | 51 mm |
| Zugelassen für | Beton C20/25 bis C50/60, ungerissen |
| Geeignet für | Beton C12/15, Naturstein mit dichtem Gefüge |
| Zulassungen | ETA-07/0211, ETAG 001-2 |
Technische Daten:
Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in ungerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (~B25).
| Typ | effektiveVeranker-ungstiefe | min. Bauteil-dicke | Montage-drehmoment | zulässigeZuglast | zulässigeQuerlast | erforderlicher Randabstand für max. Zuglast | erforderlicher Randabstand für max. Querlast | erforderlicher Achsabstand bfür max. Last | min. Achs-abstand | min. Rand-abstand |
| FBN II 6 | 30 mm | 100 mm | 4 Nm | 2,9 kN | 3,0 kN | 100 mm | 55 mm | 90 mm | 40 mm | 40 mm |
| FBN II 8 | 40 mm | 100 mm | 10 Nm | 6,1 kN | 7,3 kN | 95 mm | 115 mm | 120 mm | 40 mm | 45 mm |
| FBN II 10 | 50 mm | 100 mm | 20 Nm | 8,5 kN | 11,6 kN | 100 mm | 180 mm | 150 mm | 70 mm | 55 mm |
| FBN II 12 | 65 mm | 120 mm | 35 Nm | 12,6 kN | 15,7 kN | 145 mm | 215 mm | 195 mm | 70 mm | 70 mm |
| FBN II 16 | 80 mm | 160 mm | 80 Nm | 17,2 kN | 29,1 kN | 175 mm | 340 mm | 240 mm | 120 mm | 80 mm |
| FBN II 20 | 105 mm | 200 mm | 150 Nm | 25,9 kN | 49,1 kN | 185 mm | 510 mm | 315 mm | 120 mm | 120 mm |
| Produktgruppe: | Bolzenanker |
|---|---|
| Durchmesser: | 8 mm |
| Gewindenennmaß: | M8 |
| Gesamtlänge: | 5 mm |
| Inhalt (VPE): | 50 Stück |
| Werkstoffgruppe: | Edelstahl A4 |
| Antrieb: | Sechskant |
| Antrieb Größe: | 13 |
| Antrieb Kürzel: | SW |
| Befestigungsmaterialstärke: | 5 mm |
| Farbe: | silber |
| Festigkeitsklasse: | 50 |
| Hersteller: | fischer |
| Hersteller Nummer: | 088582940040080005 |
| Produktfamilie: | Anker |
| Werkstoff Nr.: | 1.4401 |
| Zulassung: | ETA |
| Zulassung Nr.: | 07/0211 |
| Zulassungstyp: | ungerissener Beton |
