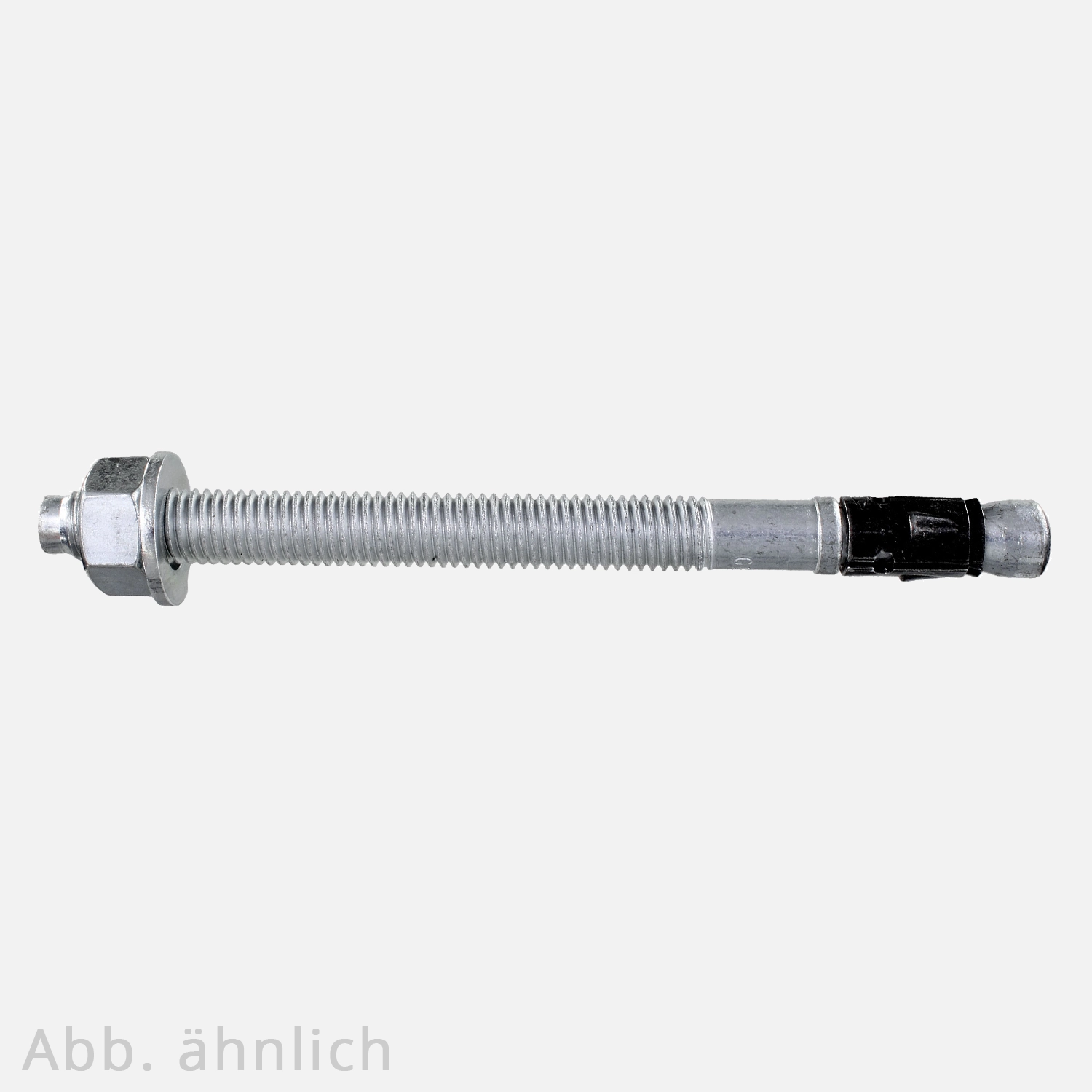

20 FISCHER Bolzenanker FAZ II 12x80 mm - verzinkt - ETA | 12 mm | 180 mm | 20 Stück

Produktinformationen

20 Bolzenanker FAZ II 12 mm x 180 mm, verzinkt, SW 19[Herstellernummer fischer©: 95454]

Geeignet für die Vor- und Durchsteckmontage
Hohe Tragfähigkeit
Maximale Sicherheit

Allgemein:

Die fischer© Bolzenanker FAz II sind für die Vor- und Durchsteckmontage geeignet. Bedingt auch für die Abstandsmontage. Sie sind für gerissenen und ungerissenen Beton zugelassen.

Sie besitzen einen optimierten Spreizclip, der eine hohe Tragfähigkeit ermöglicht und somit werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.

Die Zulassungen garantieren höchste Leistungsfähigkeit und maximale Sicherheit.

Eine Verwendung nahe am Rand und in dünnen Bauteilen ist durch die Bolzengeometrie, die eine optimale Lastverteilung erreicht, möglich.

Mit wenigen Hammerschlägen und minimalen Anzugsschlupf ist für eine einfache Montage gesorgt.

Das Gewinde wird durch den Einschlagzapfen vor Beschädigungen geschützt und sichert eine problemlose Demontage des Anbauteils.

Anwendung:

Anwendungsbereiche:

Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden
Holzkonstruktionen

Eigenschaften:

Material	Stahl
Oberfläche	verzinkt
Typ	FAZ II
Feuerwiderstandsklasse	R 120
Antrieb	Innensechskant
Schlüsselweite	SW 19
Dübellänge	180
Bohrernenndurchmesser	12 mm
Bohrlochtiefe	170 mm
Dicke des Anbauteils	80 mm
Gewinde	M12 x 97 mm
Zugelassen für	Beton C20/25 bis C50/60, gerissen und ungerissen
Geeignet für	Beton C12/15, Naturstein mit dichtem Gefüge
Zulassungen	ETA-05/0069, ETAG 001-2

Technische Daten:

Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübelsin gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (~B25) bei Standartbauteildicke.

Typ	effektiveVeranker-ungstiefe	min. Bauteil-dicke	Montage-drehmo-ment	zulässige Zuglast	zulässige Querlast	erforderlicherRandabstand fürmax. Zuglast	erforderlicherRandabstand fürmax. Querlast	erforderlicherAchsabstand fürmax. Last	min. Achs-abstand	min. Rand-abstand
FAZ II 8	45 mm	100 mm	20 Nm	2,4 kN	6,9 kN	70 mm	150 mm	140 mm	35 mm	40 mm
FAZ II 10	60 mm	120 mm	45 Nm	4,3 kN	11,4 kN	90 mm	225 mm	180 mm	40 mm	45 mm
FAZ II 12	70 mm	140 mm	60 Nm	7,6 kN	16,9 kN	105 mm	310 mm	210 mm	45 mm	55 mm
FAZ II 16	85 mm	170 mm	110 Nm	13,4 kN	31,4 kN	130 mm	525 mm	260 mm	60 mm	65 mm
FAZ II 20	100 mm	200 mm	200 Nm	17,1 kN	40,0 kN	150 mm	600 mm	300 mm	95 mm	85 mm
FAZ II 24	125 mm	250 mm	270 Nm	24,0 kN	49,1 kN	190 mm	640 mm	380 mm	100 mm	100 mm

Eigenschaften

Produktgruppe:	Bolzenanker
Durchmesser:	12 mm
Gewindenennmaß:	M12
Gesamtlänge:	80 mm
Inhalt:	20 Stück
Antrieb:	Sechskant
Antrieb Größe:	19
Antrieb Kürzel:	SW
Artikelart:	Artikel
Befestigungsmaterialstärke:	80 mm
Farbe:	silber
Hersteller:	fischer
Hersteller Nummer:	095454
Oberfläche:	verzinkt
Produktfamilie:	Anker
Zulassung:	ETA
Zulassung Nr.:	05/0069
Zulassungstyp:	gerissener Beton ungerissener Beton
