10 FISCHER ZYKON-Durchsteckanker FZA-D 14x80 mm - A4 - ETA

Produktinformationen

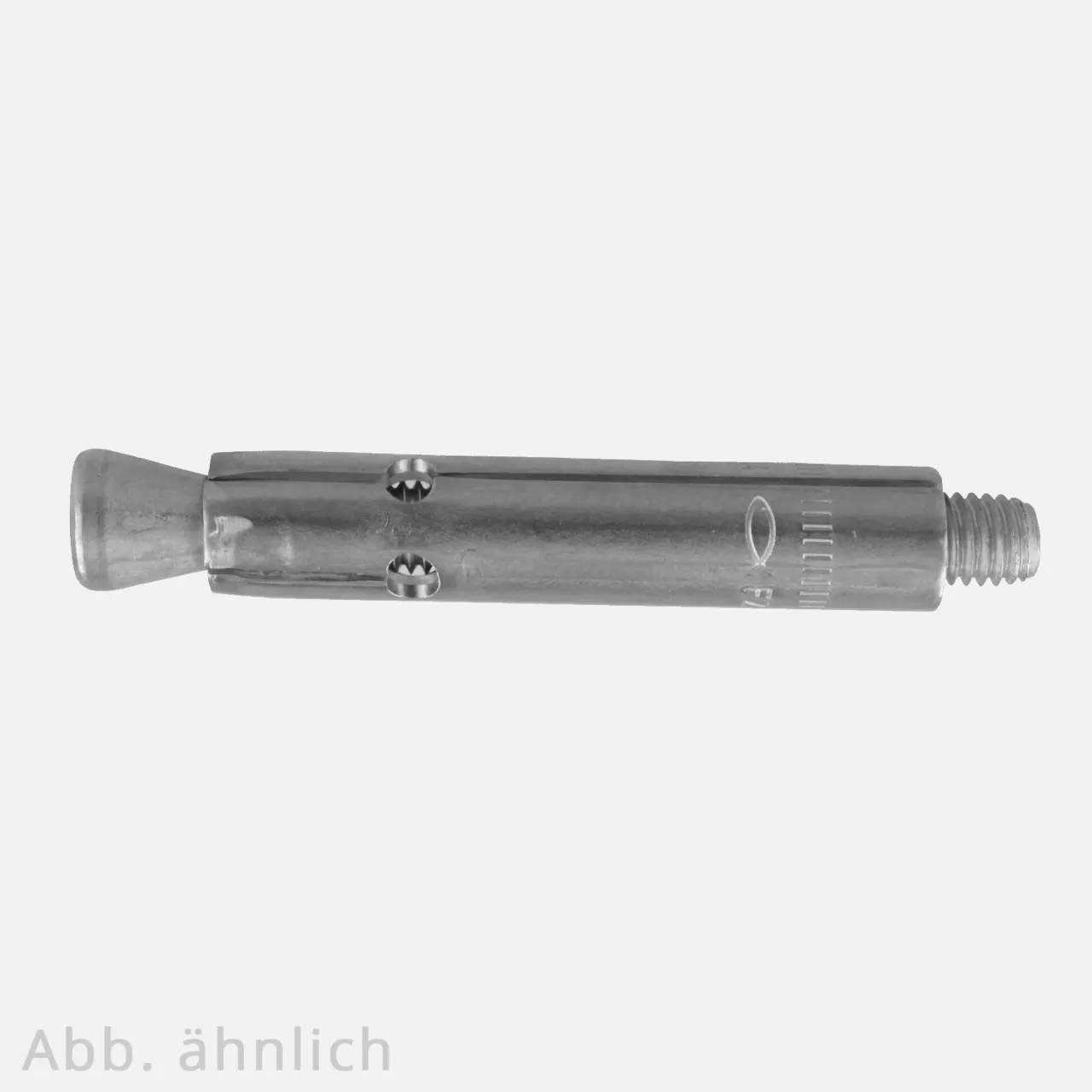

10 Durchsteckanker FZA-D M10 x 102 mm , Edelstahl A4[Herstellernummer fischer©: 060669]

Geeignet für die Durchsteckmontage
Hohe Quertragfähigkeit
Maximale Sicherheit

Allgemein:

Die fischer© ZYKON-Durchsteckanker FZA-A eignen sich für die Durchsteckmontage und sind für gerissenen und ungerissenen Beton zugelassen.

Die spezielle ZYKON-Hinterschnitttechnik sorgt für maximale Sicherheit und eine formschüssige Verbindung.

Kleine Achs- und Randabstände werden durch die spreizfreie Installation ermöglicht und somit wird hohe Flexibilität geboten.

Für eine kräfteschonende Montage und eine geringe Setzenergie sorgt die Bohrlochgeometrie.

Durch das Zusammenwirken von Hülse und Gewindebolzen der Anker wird eine hohe Quertragfähigkeit ermöglicht und so werden auch weniger Befestigungspunkte benötigt.

Anwendungsbereiche:

Stahlkonstruktionen
Geländer
Konsolen
Leitern
Kabeltrassen
Maschinen
Treppen
Tore
Fassaden

Eigenschaften:

Material	Edelstahl
Güte	A4
Typ	FZA-D
Feuerwiderstandsklasse	F120
Antrieb	Innensechskant
Schlüsselweite	SW 17 mm
Dübellänge	102 mm
Dicke des Anbauteils	20 mm
Gewinde	M10
Zugehöriger Bohrer FZUB	14 x 80 mm
Zugehöriges Setzwerkzeug FZE plus	FZE 14 plus
Zugelassen für	Beton C20/25 bis C50/60, gerissen und ungerissen
Geeignet für	Beton C12/15, Naturstein mit dichtem Gefüge
Zulassungen	ETA-98/004, ETAG 01-3

Technische Daten:

Die angegebenen Werte zeigen die zulässigen Lasten mit Sicherheitsfaktor 1,4 eines Einzeldübels in gerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (~B25).

Typ	EffektiveVeranker-ungstiefe	Min. Bau-teildicke	Max.Montage-drehmo-ment	ZulässigeZuglast	ZulässigeQuerlast	Erforderl.Randabstandfür max. Zuglast	Erforderl.Randabstandfür max. Querlast	Erforderl.Achsabstandfür max. Last	Min.Achs-abstand	Min.Rand-abstand
FZA-D 12 x 50	40 mm	100 mm	20 Nm	2,4 kN	5,6 kN	60 mm	120 mm	120 mm	40 mm	35 mm
FZA-D 12 x 60	50 mm	110 mm	20 Nm	4,3 kN	7,9 kN	75 mm	160 mm	150 mm	50 mm	45 mm
FZA-D 12 x 80	50 mm	110 mm	20 Nm	4,3 kN	7,9 kN	75 mm	160 mm	150 mm	50 mm	45 mm
FZA-D 14 x 80	60 mm	130 mm	40 Nm	5,7 kN	13,3 kN	90 mm	250 mm	180 mm	60 mm	55 mm
FZA-D 14 x 100	60 mm	130 mm	40 Nm	5,7 kN	13,3 kN	90 mm	250 mm	180 mm	60 mm	55 mm
FZA-D 18 x 100	80 mm	160 mm	60 Nm	9,5 kN	19,3 kN	120 mm	315 mm	240 mm	80 mm	70 mm
FZA-D 18 x 130	80 mm	160 mm	60 Nm	9,5 kN	19,3 kN	120 mm	315 mm	240 mm	80 mm	70 mm
FZA-D 22 x 125	100 mm	200 mm	100 Nm	17,1 kN	34,3 kN	150 mm	500 mm	300 mm	100 mm	100 mm

Eigenschaften

Produktgruppe:	Durchsteckanker
Durchmesser:	14 mm
Gewindenennmaß:	M10
Gesamtlänge:	80 mm
Inhalt:	10 Stück
Werkstoffgruppe:	Edelstahl A4
Antrieb:	Sechskant
Antrieb Größe:	17
Antrieb Kürzel:	SW
Artikelart:	A-Ware
Befestigungsmaterialstärke:	20 mm
Farbe:	silber
Festigkeitsklasse:	50
Hersteller:	fischer
Produktfamilie:	Anker
Werkstoff Nr.:	1.4401
Zulassung:	ETA
Zulassung Nr.:	98/004
Zulassungstyp:	gerissener Beton ungerissener Beton
