Produktinformationen

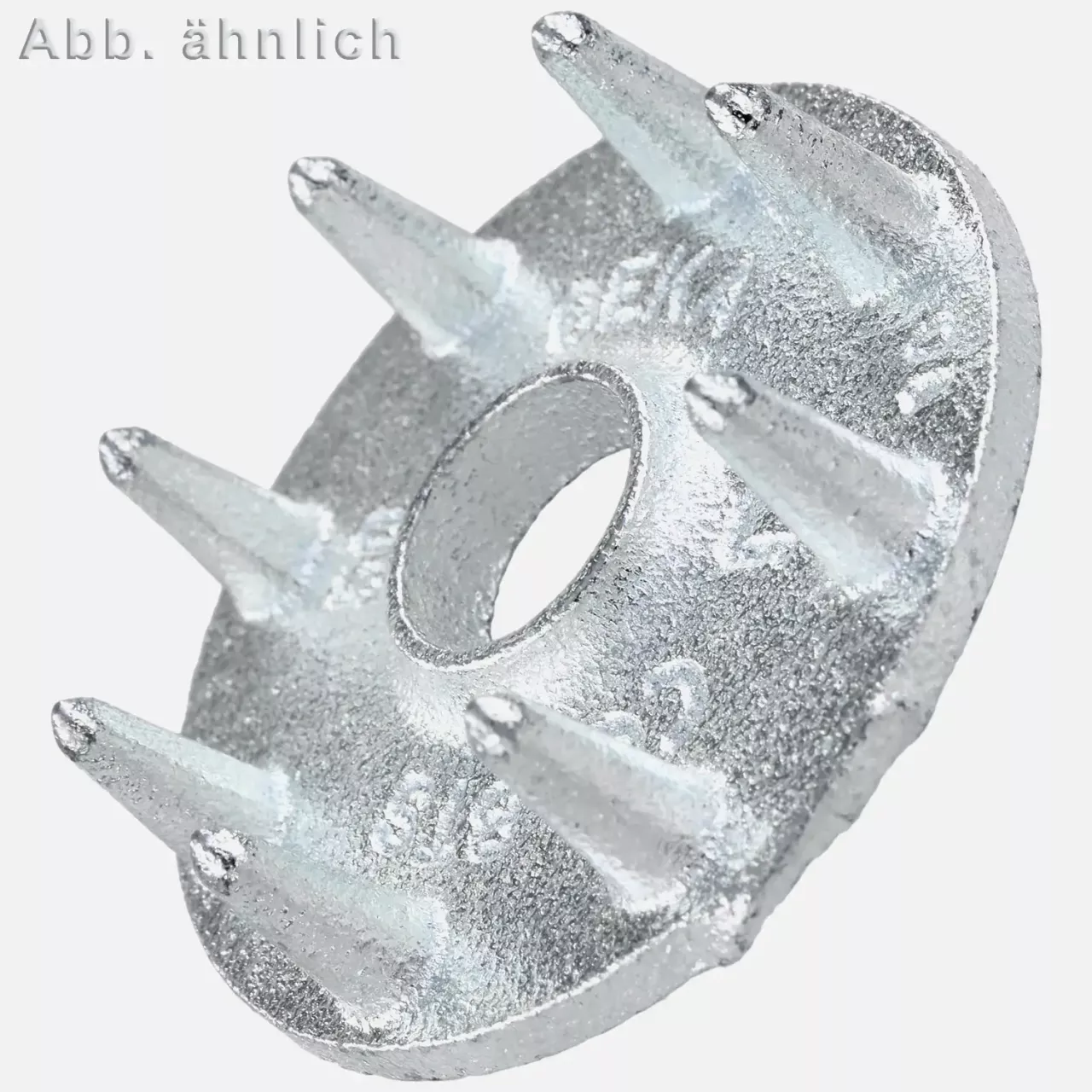

Einpressdübel Typ D – einseitige Verankerung für Holzbauverbindungen

Produktübersicht

Diese einseitigen Einpressdübel aus verzinktem Temperguss dienen zur Kraftübertragung in entsprechend ausgelegten Holzbauverbindungen. Die Dorne greifen beim Einpressen in das Holz ein. Zusammen mit einem passenden Bolzen entsteht eine Verbindung, bei der der Dübel zur Aufnahme von Scherkräften beiträgt.

Hauptmerkmale

  • Hauptmerkmale Einseitige Dorne: Verankern den Dübel auf einer Seite im Holz.
  • Temperguss: Robuster Werkstoff für die Kraftübertragung im Verbindungsbereich.
  • Verzinkte Oberfläche: Bietet zusätzlichen Schutz vor Korrosion.
  • Typ D: Bezeichnet die angegebene Dübelbauart nach der bisherigen DIN-1052-Zuordnung.
  • Mittige Öffnung: Zur Aufnahme eines passend dimensionierten Verbindungsbolzens.

Vorteile

  1. Unterstützt die Übertragung von Scherkräften zwischen den verbundenen Bauteilen.
  2. Einseitige Verankerung für entsprechend ausgelegte Holz-Holz- und Holz-Stahl-Verbindungen.
  3. Robuste Ausführung aus Temperguss.
  4. Zusätzlicher Oberflächenschutz durch die Verzinkung.

Einsatzgebiete

  • Holzbau: Für bemessene Verbindungen mit Bolzen und Einpressdübeln.
  • Holz-Stahl-Verbindungen: Zur Kraftübertragung zwischen Holzbauteil und Stahlanschluss.
  • Holz-Holz-Verbindungen: Mit einer für einseitige Dübel geeigneten Anordnung.
  • Reparatur und Instandhaltung: Als passender Ersatz innerhalb einer überprüften Verbindungskonstruktion.

Anwendungshinweise

Stimmen Sie Dübelgröße, Lochdurchmesser und Bolzen aufeinander ab. Pressen Sie die Dorne gleichmäßig und vollständig in das Holz ein. Beachten Sie die vorgegebenen Rand- und Achsabstände sowie die Montage- und Bemessungsangaben für die Verbindung.

Zusätzliche Informationen

Die einseitigen Einpressdübel Typ D bestehen aus verzinktem Temperguss und werden mit Bezug auf DIN 1052 angeboten. Abmessungen, zugehörige Bolzengröße und Verpackungseinheit richten sich nach der gewählten Variante.

Eigenschaften
Produktgruppe: Einpressdübel
Durchmesser: 50 mm
Inhalt (VPE): 50 Stück
Werkstoffgruppe: Guss
DIN: DIN 1052
Farbe: silber
Hersteller: Reyher
Hersteller Nummer: 001052031040500000
Oberfläche: verzinkt
Produktfamilie: Verbinder
