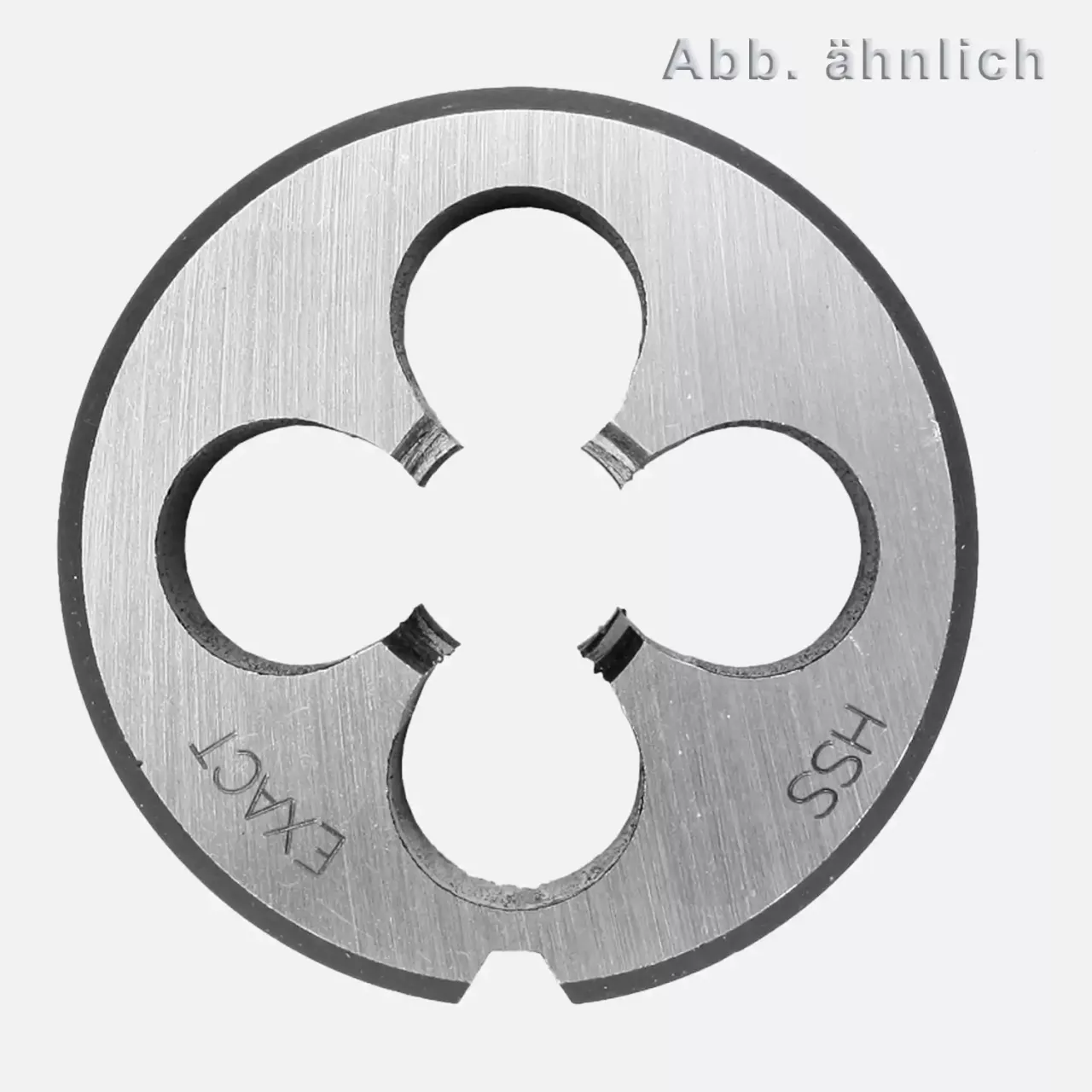

1 Exact Schneideisen, HSS, Form B, DIN 223, Metrisch-Fein 0,5 mm Mf 4

Art-Nr.: 55361 040 050
Gewindeherstellung
Gewindesteigung
1 verfügbar

In ca. 4 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 4 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

In ca. 5 Tagen bei Ihnen: 1 Stück

(inkl. Sonn- und Feiertage)

In ca. 5 Tagen bei Ihnen: 0 Stück

(inkl. Sonn- und Feiertage)

1,86 €*

Gewicht: 0.01 kg

Produktmerkmale
Anzahl: 1 Stck
Aussendurchmesser: 20 mm
Höhe: 5 mm
Norm: DIN 223
Material: HSS-Stahl
Versandgewicht: 0,009 kg
Verpackung: Box
Qualität:
Hersteller:

1 Exact Schneideisen Metrisch Fein Mf 4,0
Ø-Aussen= 20 mm - HSS-Stahl - DIN 223 - B = vorgeschlitzte (geschlossene) Ausführung für metrische ISO-Gewinde

  • Form B = vorgeschlitzte (geschlossene) Ausführung für metrische ISO-Gewinde DIN 13, Toleranz 6g
  • Geeignet für Stähle bis 900N/mm2
  • Wärmefestigkeit bis zu 600°C

Vorteile:

  • 1 exactlogo Schneideisen aus Hochleistungsschnellstahl in Mf 4,0 , steht für
    • bessere Schneidleistung
    • präzise Verarbeitung
    • längere Standzeit und
    • höhere Beständigkeit gegen Stöße und Schwingungen



  • exactlogo Qualität=
    • höchste innovative Fertigungsqualität
    • ausschließlich eigene Herstellung
    • zahlreiche Produkt - Innovationen (Patente & Gebrauchsmuster)
    • für höchste, industrielle Anforderungen in allen Anwendungsbereichen
    • beste Industriequalität
    • gefertigt aus hochwertigem HSS für eine Wärmefestigkeit bis zu 600°C
    • speziell geformte und gehärtete Zähne:
      • schneiden je ein Span,
      • erleichtern den Anschnitt
      • und führen den Span in die Hohlräume
    • geeignet für Stähle bis zu 900 N/mm²
    • zum Schneiden von metrischen ISO-Außengewinden nach DIN 13 (1 mm bis maximal 68 mm Gewindeaußendurchmesser) Toleranz 6g
    • Vertiefungen am äußeren Rand dienen zur Befestigung des Schneideisens an einem Windeisen
    • rechtsschneidend

3D Foto Schneideisen

So schneiden Sie ein metrisches Gewinde richtig:

  1. beim Schneiden des Gewindes kann es passieren, dass es schräg geschnitten wird, deshalb empfehlen wir den Bolzen leicht kegelförmig anzufeilen, so lässt sich das Schneideisen sehr gut rechtwinkelig am Bolzen platzieren
  2. spannen Sie den Bolzen senkrecht in ein Schraubstock und vergewissern Sie sich das er nicht verrutschen kann
  3. befestigen Sie das Schneideisen in ein dafür vorgesehenes Windeisen und fixieren Sie es mit den Halteschrauben
  4. zu empfehlen ist, dass Sie das Schneideisen mit Schneidöl benetzen, um den Kraftaufwand zu verringern und die Standzeit nicht unnötig zu verkürzen
  5. zu beachten gilt, dass jedes Schneideisen eine vorgegebene Richtung hat, um diese zu erkennen, sollten Sie bei der Benutzung darauf achten, dass Sie die Beschriftung am Schneideisen sehen können
  6. setzen sie das Schneideisen Waagerecht auf den Bolzen und drehen Sie es im Uhrzeigersinn bis zur gewünschten Gewindelänge
  7. achten Sie darauf, dass Schneideisen zwischendurch kurz zurück zu drehen, damit die entstandenen Späne herausfallen können und somit das Schneideisen nicht verstopfen

Kleiner Tipp:

Beim Schneiden von Gewinden fallen gezwungenermaßen sehr viel Metallspäne an. Damit Sie das neu geschnittene Gewinde unter keinen Umständen beschädigen, müssen Sie die Späne regelmäßig entfernen.
Zum Schutz des fertigen Gewindes empfehlen wir eine Mutter aufzuschrauben.

Eigenschaften:

Norm DIN 223
Form B = vorgeschlitzte (geschlossene) Ausführung für metrische ISO-Gewinde
Material HSS-Stahl
Aussendurchmesser 20 mm
Höhe 5 mm
Rohrdurchmesser 3,93 mm
für Gewinde Mf 4,0
Gewindeart metrisches ISO- Feingewinde
Gewindesteigung 0,5 mm
Flankenwinkel 60°
1 Exact Schneideisen, HSS, Form B, DIN 223, Metrisch-Fein 0,5 mm Mf 4

Produktgruppe:

Gewindeschneideisen

Gewindenennmaß:

M4

Inhalt:

1 Stück

Werkstoffgruppe:

Hochgeschwindigkeitsstahl

Artikelart:

Artikel

DIN:

DIN 223

EN:

EN 22568

Farbe:

silber

Gewindeart:

metrisches Feingewinde

Gewindeherstellung:

MF4,0

Gewinderichtung:

Rechtsgewinde

Hersteller:

Exact

Hersteller Nummer:

03904

Produktfamilie:

Schneideisen

Produkthöhe:

5 mm

Ø-Außen:

20

Ø-Innen:

3,93 mm
