tlg. FISCHER Montagebox S Spreizdübel Sortiment mit 6x30 / 8x40 / in verschieden Ausführungen

Produktinformationen

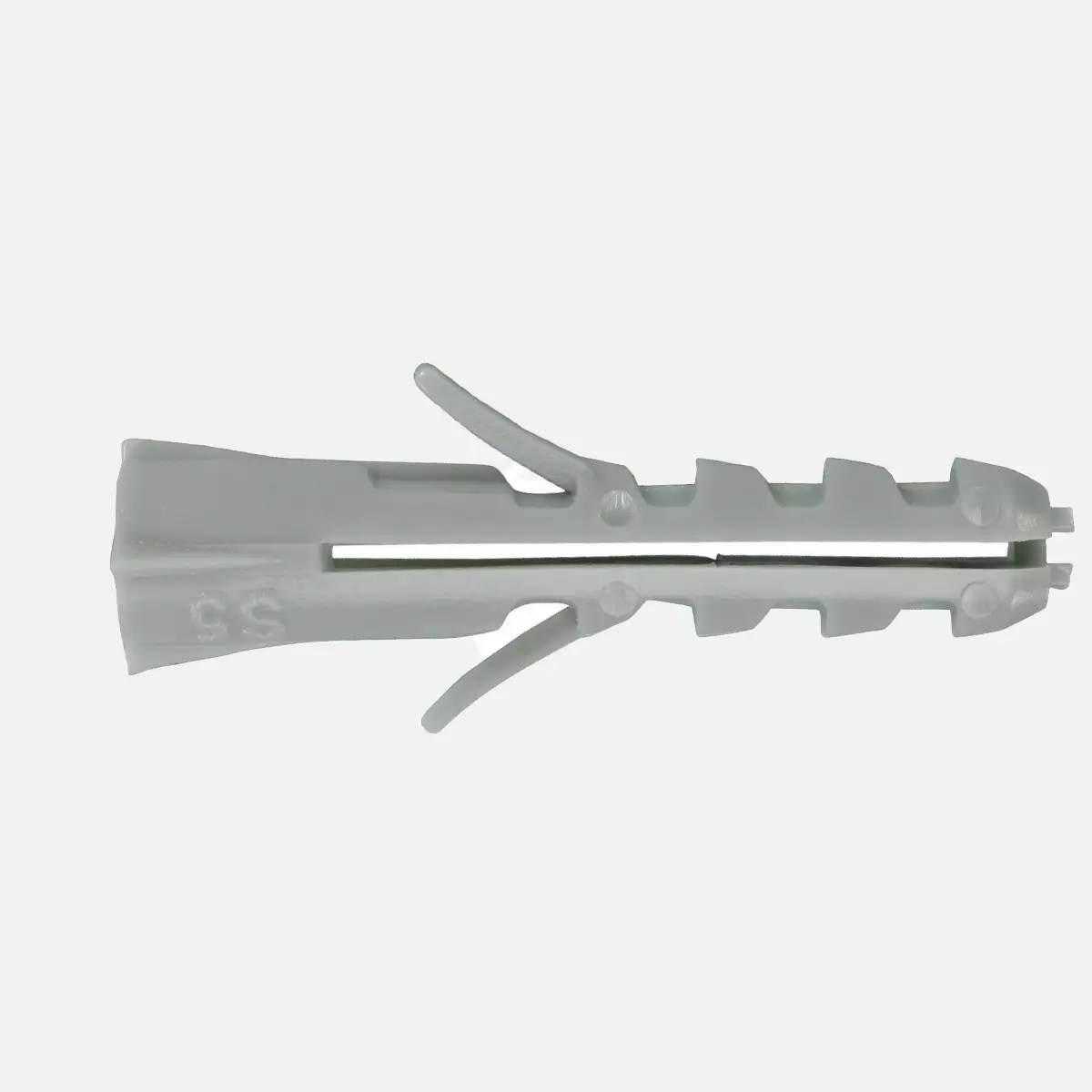

100 Spreizdübel S - 5 x 25 mm - Nylon[Herstellernummer fischer©: 050105 ]

Halogenfrei
Geeignet für die Vor- und Durchsteckmontage
Mit 2-fach Spreizung

Allgemeine Informationen:

Die fischer© Spreizdübel S sind für folgende Baustoffe anwendbar:

Beton, Kalksan-Vollstein, Naturstein mit dichtem Gefüge, Vollstein aus Leichtbeton und Vollziegel.

Dank der schlanken Dübelgeometrie kann eine einfache und schnelle Montage vollzogen werden, da diese ein leichtes Einstecken des Dübels in das Bohrloch ermöglicht.

Außerdem wird eine hohe Montagesicherheit gewährleistet, da die Verdrehsicherung das Mitdrehen des Dübels im Bohrloch verhindert.

Verarbeitung / Anwendung:

Die Spreizdübel sind für die Vor- und Durchsteckmontage geeignet.

Die randlose Dübelhülse ermöglicht das Tiefersetzen des Dübels unter den Putz bis zum tragenden Untergrund, um die notwendige Tragfähigkeit zu erreichen.

Mit der 2-fach Spreizung verankern sich die Dübel, beim Eindrehen der Schraube, sicher im Baustoff. Dabei können handelsübliche Holz- und Spanplattenschrauben verwendet werden.

Hinweis: Bei einer Montage in Randnähe muss der Dübel gedreht werden, dass die Spreizkraft parallel zum Rand wirkt.

Anwendungsbereiche:

Bilder
Leuchten
Sockelleisten
leichte Wandregale
leichte Spiegelschränke
Briefkästen
Bewegungsmelder
Info-Schilder
Gardinenschienen
Elektroinstallation

Eigenschaften:

Typ	S
Bohrernenndurchmesser	5 mm
Bohrlochtiefe	35 mm
Für Schraubendurchmesser	3-4 mm
Geeignet für	Beton, Kalksand-Vollstein, Naturstein mit dichtem Gefüge, Vollstein aus Leichtbeton, Vollziegel

Die Werte zeigen die empfohlenen Höchstlasten eines Einzeldübels mit Sicherheitsfaktor 7.

Gilt nur bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.

Typ	S4	S5	S6	S8	S10	S12	S14	S164	S20
Schraubendurchmesser	3 mm	4 mm	5 mm	6 mm	8 mm	10 mm	12 mm	12 mm	16 mm
Min. Randabstand Beton	20 mm	25 mm	30 mm	40 mm	50 mm	60 mm	70 mm	80 mm	100 mm
Empfohlene Last im jeweiligen Baustoff (gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel):
Beton ≥ C20/25	0,16 kN	0,28 kN	0,40 kN	0,60 kN	1,10 kN	1,50 kN	1,85 kN	2,26 kN	3,88 kN
Vollziegel ≥ Mz 12	0,14 kN	0,24 kN	0,28 kN	0,55 kN	-	-	-	-	-
Kalksandvollstein ≥ KS 12	0,14 kN	0,24 kN	0,28 kN	0,55 kN	-	-	-	-	-
Porenbeton ≥ PB4, PPg (G4)	-	-	0,05 kN	0,07 kN	0,16 kN	0,28 kN	0,40 kN	-	-
Gipsbauplatte	-	-	-	0,15 kN	0,23 kN	0,37 kN	0,60 kN	-	-

Eigenschaften

Produktgruppe:	Spreizdübel
Durchmesser:	5 mm
Gesamtlänge:	25 mm
Inhalt:	100 Stück
Artikelart:	Artikel
Farbe:	grau
Form:	Typ S
Hersteller:	fischer
Hersteller Nummer:	050105
Produktfamilie:	Dübel
