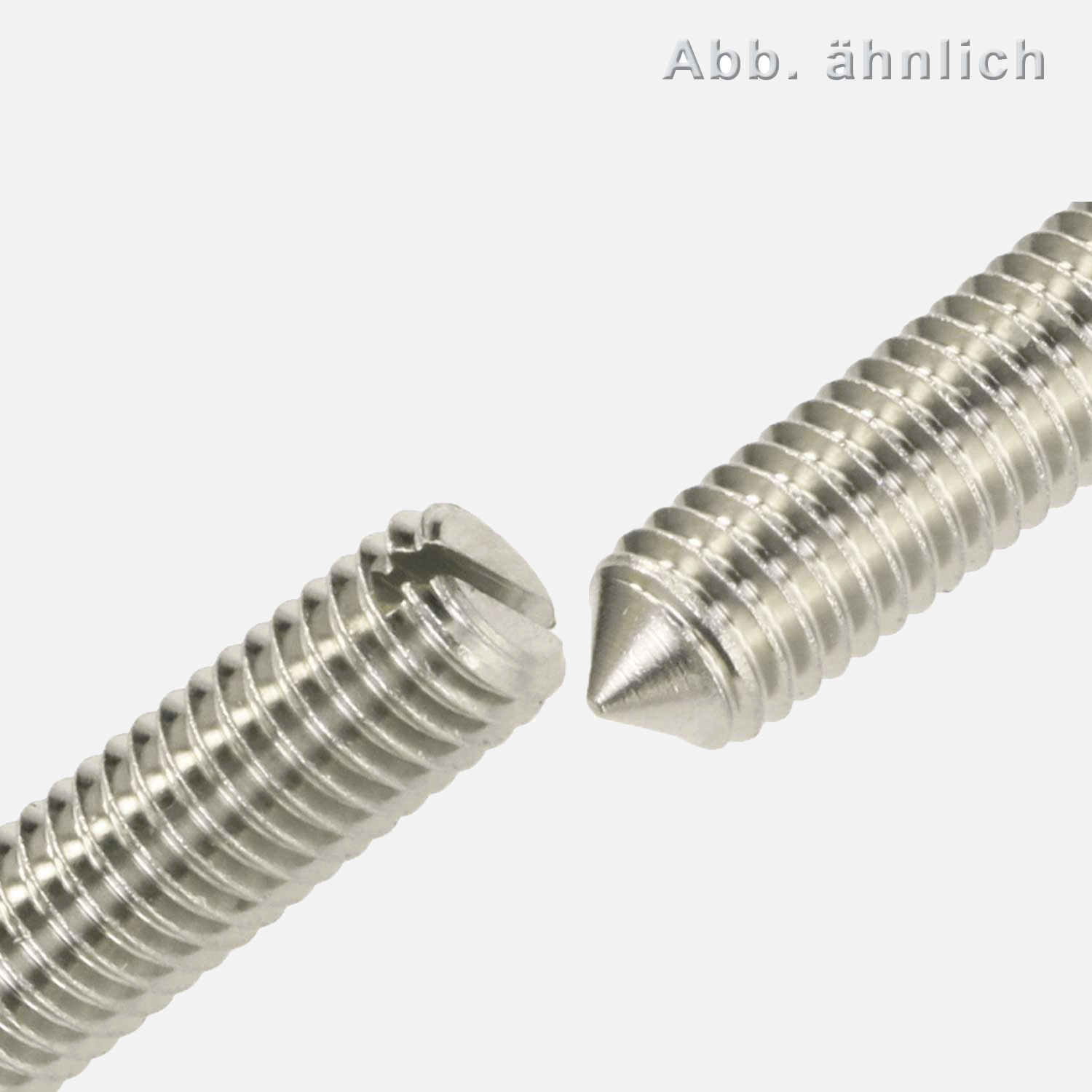

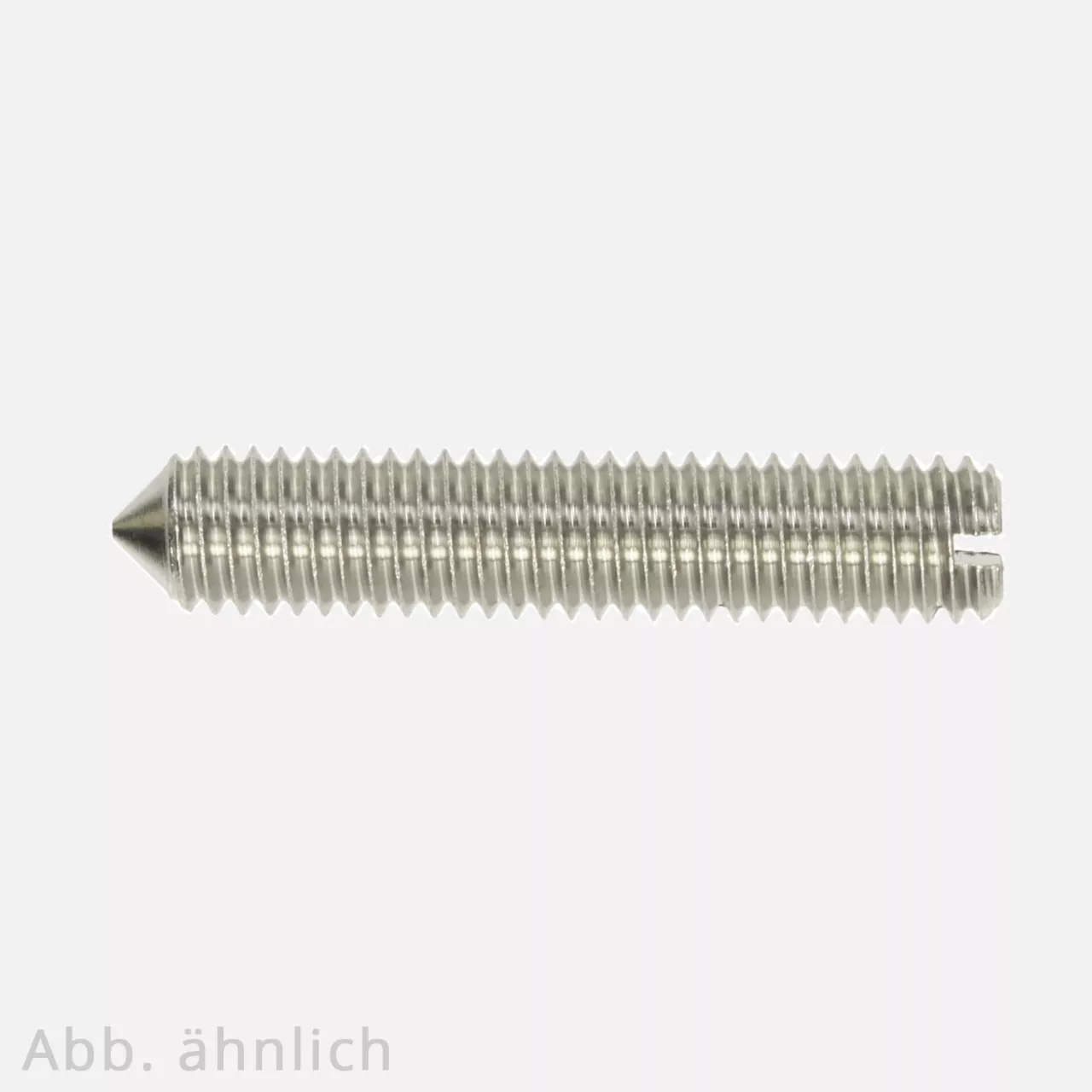

50 Gewindestifte mit Schlitz und Spitze DIN 553 Edelstahl A2 M3x4 » Inhalt: 50 Stück, Gesamtlänge: 4 mm, Durchmesser: 3 mm

Produktinformationen

50 Stück Gewindestifte - M3 x 4 mmDIN 553 - Edelstahl A2

leichtes Einschrauben durch den Schlitzantrieb
rostfreier Edelstahl A2
ein sicherer Halt wird gewährleistet

Allgemeine Informationen:

Madenschrauben werden auch als Gewindestift bezeichnet. Diese Gewindestifte werden für die Dauerbefestigung von Teilen verwendet.

Durch das tiefe Eindringen einer Madenschraube wird ein ausgezeichneter Achs- und Torsionswiderstand gewährleistet.

Madenschrauben (technisch: Gewindestifte) kommen meist dann zur Anwendung, wenn ein Element, z.B. Kegelzahnrad, auf einer Welle verdrehsicher montiert werden soll.Durch das tiefe Eindringen einer Madenschraube wird ein ausgezeichneter Achs-und Torsionswiderstand gewährleistet.

Verarbeitung / Anwendung:

Die Gewindestifte der Norm DIN 553 sind mit einem flachen Boden zur optimalen Sicherung ausgestattet.

Um diese Madenschraube optimal einsetzen zu können, muss das Bauteil auf dem der flache Boden aufliegt, z.B. einer Welle, einer Abflachung, also eine sogenannte Schlüsselfläche, besitzen. Nur auf dieser ebenen Fläche kann sich der Boden des Gewindestiftes richtig abstützen, somit Halt finden und dadurch sich vor dem selbstätigen Lösen sichern. Dadurch wird das entprechende Bauteil vor dem Verdrehen oder Herunterrutschen gesichert. Die Schlüsselfläche dient somit auch als Verdrehsicherung. Damit der Gewindestift optimal wirken kann, ist die Anbringung der Senke unerlässlich.Welche Madenschraube für die jeweilige Anwedung benötigt wird, kommt auf mehrere Kriterien an.

Erstes Kriterium: Mit welcher Verdrehsicherung ist meine Welle ausgestattet?

Die möglichen Sicherungen und die dazugehörige Bodenform der Madenschraube wird hier beschrieben:

Welle hat...	Madenschraube / Gewindestift
1. keinerlei	Ringschneide - sie schneidet sich in die Oberfläche der Welle
2. Abflachung	Boden flach - legt sich auf die Abflachung der Welle
3. Kegelsenker (DIN 914)	Boden spitz - fügt sich in die Kegelsenke der Welle
4. Bohrung	mit Zapfen - der Zapfen greift in die Bohrung der Welle

Zweites Kriterium: die benötigte Größe, die von der Bauteilgröße abhängt

Im Allgemeinen wird die Schraube nach vorhandenem Platz am Element dimensioniert.

Andererseits muss auch genug Material um die Schraube vorhanden sein, damit das dort angebrachte Gewinde nicht bricht.Einsatzgebiete:

Gewindestifte werden zum Befestigen von Stellringen und Zahnrädern auf Wellen verwendet
Modellbau
Arretierung von Vierkantstiften bei Drückergarnituren mit Langschildern oder Rosetten

Eigenschaften

Produktgruppe:	Gewindestifte
Durchmesser:	3 mm
Gewindenennmaß:	M3
Gesamtlänge:	4 mm
Inhalt (VPE):	50 Stück
Werkstoffgruppe:	Edelstahl A2
Antrieb:	Schlitz
DIN:	DIN 553
Farbe:	silber
Festigkeitsklasse:	50
Gewindeart:	metrisches ISO-Gewinde
Gewindeausführung:	Vollgewinde
Hersteller:	Reyher
Hersteller Nummer:	007434910000030004
Produktfamilie:	Schrauben
Werkstoff Nr.:	1.4301
