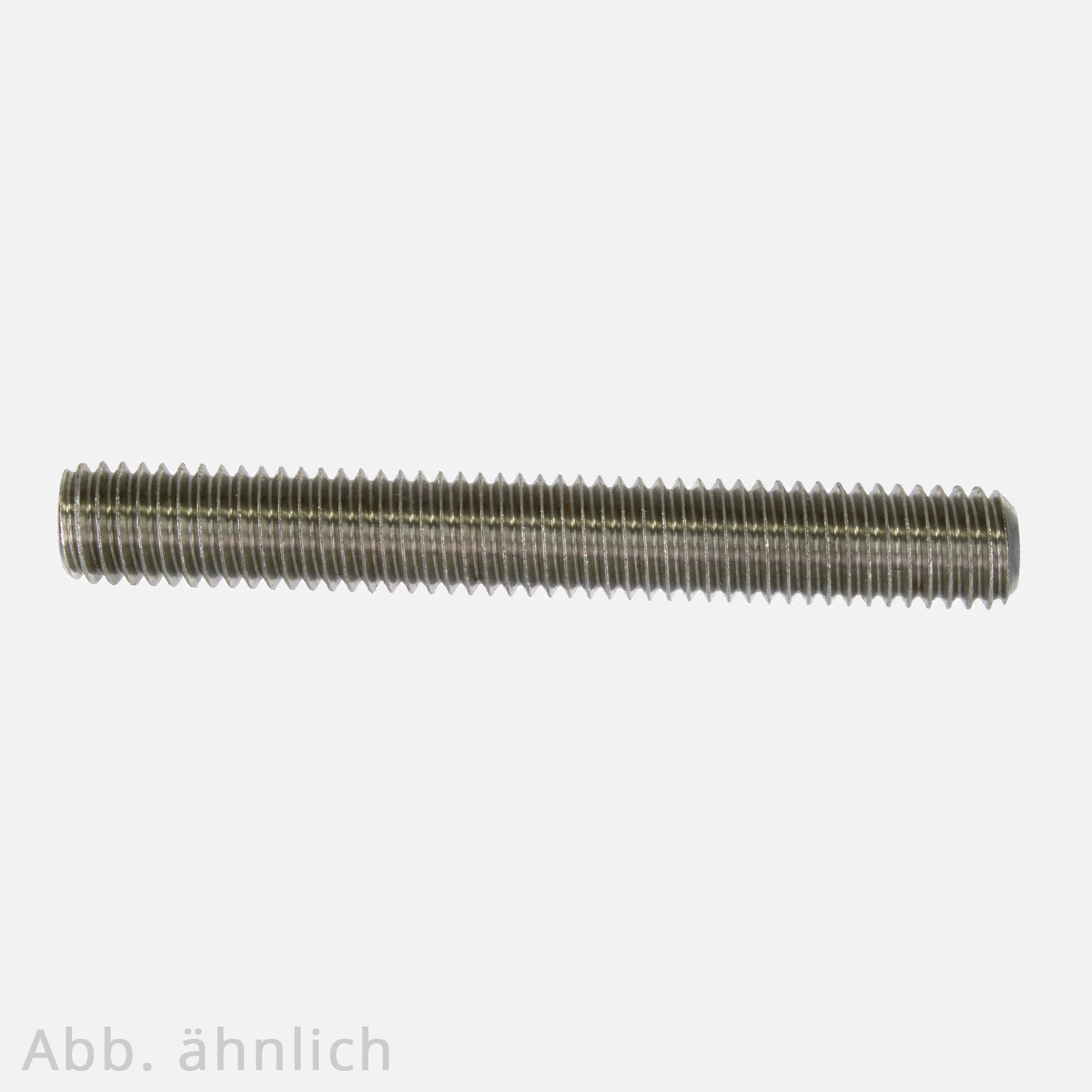

500 Gewindestifte M5x10mm Kegelkuppe - DIN 913/ISO 4026 - SW2-Edelstahl A4 » Inhalt: 500 Stück, Gesamtlänge: 10 mm, Gewindenennmaß: M5

Produktinformationen

500 Stück Gewindestifte M5 x 10 mm, ISO 4026 / DIN 913,Edelstahl A4, Innensechskant SW 2,5 - Kegelkuppe -

Ausführung nach ISO 4026 / ehemals DIN 913
mit 45° Kegelstumpf, Festigkeitsklasse 45H
Korrosionsschutz durch Edelstahl A4

Allgemeine Informationen:

Gewindestifte sind kopflose Schrauben und werden deshalb auch als Madenschrauben bezeichnet. Durch das tiefe Eindringen der Madenschraube, gewährleistet sie einen ausgezeichneten Achs-und Torsionswiderstand. Madenschrauben kommen meist dann zur Anwendung, wenn ein Element (z.B. Kegelzahnrad) auf einer Welle verdrehsicher montiert werden soll. Diese Schrauben werden auch zur Fixierung von Türgriffe und Wasserhähne verwendet.

Verarbeitung / Anwendung:

Dieser Gewindestift ist mit einem flachen Boden, auch Kegelkuppe bzw. Kegelstumpf genannt, ausgestattet. Um diese Madenschraube optimal einsetzen zu können muss das Bauteil, auf dem der flache Boden aufliegt, eine Abflachung als Schlüsselfläche besitzen. Nur auf dieser ebenen Fläche kann sich der Boden des Gewindestiftes richtig abstützen und Halt finden. Dadurch wird sie vor dem selbstätigen lösen gesichert und somit auch das entprechende Bauteil vor dem Verdrehen oder Herunterrutschen gesichert. 2643muster-1

Häufig werden Gewindestifte zum Befestigen von Stellringen und Zahnrädern auf Wellen verwendet, ebenfalls findet der Gewindestift Verwendung im Modellbau. Der klassische Verwendungszweck ist aber die Arretierung von Vierkantstiften bei Drückergarnituren mit Langschildern oder Rosetten. Der Vierkantstift weist eine geriffelte Längsnut auf, in die die Schraube durch ein vorgestanztes Loch im Türgriff fest eingedreht wird. Damit sitzt der Türgriff fest und rutscht nicht vom Vierkantstift ab.

Eigenschaften

Produktgruppe:	Gewindestifte
Durchmesser:	5 mm
Gewindenennmaß:	M5
Gesamtlänge:	10 mm
Inhalt:	500 Stück
Werkstoffgruppe:	Edelstahl A4
Antrieb:	Innensechskant
Antrieb Größe:	2,5
Antrieb Kürzel:	SW
Artikelart:	Artikel
DIN:	DIN 913
Farbe:	silber
Festigkeitsklasse:	45H
Gewindeart:	metrisches ISO-Gewinde
Gewindeausführung:	Vollgewinde
Gewinderichtung:	Rechtsgewinde
Hersteller:	Schäfer und Peters
ISO:	ISO 4026
Produktfamilie:	Schrauben
Spitzendetails:	Kegelstumpf
Spitzenwinkel:	45° Grad
Werkstoff Nr.:	1.4401
