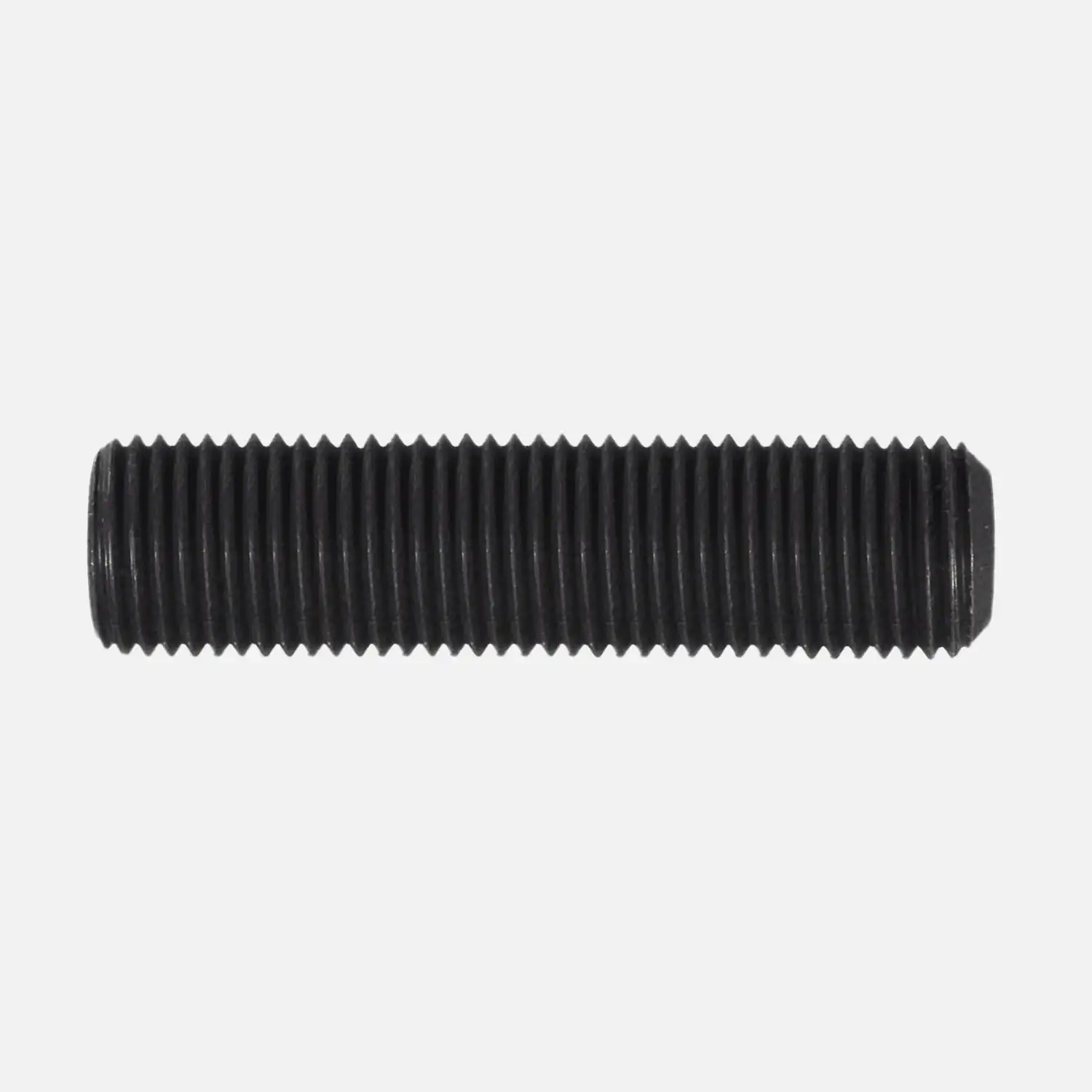

100 Gewindestifte M10x40mm Kegelkuppe - DIN 913/ISO 4026 - 1,25mm FG blank » Gesamtlänge: 40 mm, Gewindenennmaß: M10, Gewindesteigung: 1,25 mm

Produktinformationen

100 Stück Gewindestifte M10 x 40 mm, DIN 913 / ISO 4026,Innensechskant SW 5 - metrisches Feingewinde - Kegelkuppe

vorgesehen für Befestigungen und Arretierungen
hergestellt nach DIN 913 / ISO 4026
Feingewinde 1,25 mm - Festigkeitsklasse 45H

Allgemeine Informationen:

Gewindestifte sind kopflose Schrauben und werden deshalb auch als Madenschrauben bezeichnet. Durch das tiefe Eindringen der Madenschraube, gewährleistet sie einen ausgezeichneten Achs-und Torsionswiderstand. Madenschrauben kommen meist dann zur Anwendung, wenn ein Element (z.B. Kegelzahnrad) auf einer Welle verdrehsicher montiert werden soll. Diese Schrauben werden auch zur Fixierung von Türgriffe und Wasserhähne verwendet.

Verarbeitung / Anwendung:

Dieser Gewindestift ist mit einem flachen Boden und einer Kegelkuppe ausgestattet. Um diese Madenschraube optimal einsetzen zu können muss das Bauteil, auf dem der flache Boden aufliegt, eine Abflachung als Schlüsselfläche besitzen. Nur auf dieser ebenen Fläche kann sich der Boden des Gewindestiftes richtig abstützen und Halt finden. Dadurch wird sie vor dem selbstätigen lösen gesichert und somit auch das entprechende Bauteil vor dem Verdrehen oder Herunterrutschen gesichert.

Häufig werden Gewindestifte zum Befestigen von Stellringen und Zahnrädern auf Wellen verwendet, ebenfalls findet der Gewindestift Verwendung im Modellbau. Der klassische Verwendungszweck ist aber die Arretierung von Vierkantstiften bei Drückergarnituren mit Langschildern oder Rosetten. Der Vierkantstift weist eine geriffelte Längsnut auf, in die die Schraube durch ein vorgestanztes Loch im Türgriff fest eingedreht wird. Damit sitzt der Türgriff fest und rutscht nicht vom Vierkantstift ab.

Eigenschaften

Produktgruppe:	Gewindestifte Madenschrauben
Durchmesser:	10 mm
Gewindenennmaß:	M10
Gesamtlänge:	40 mm
Inhalt:	100 Stück
Werkstoffgruppe:	Stahl
Antrieb:	Innensechskant
Antrieb Größe:	5
Antrieb Kürzel:	SW
Artikelart:	Artikel
Beschichtung:	kein Oberflächenschutz
DIN:	DIN 913
Farbe:	grau bis schwarz
Festigkeitsklasse:	45H
Gewindeart:	metrisches Feingewinde
Gewindeausführung:	Vollgewinde
Gewindesteigung:	1,25 mm
Hersteller:	Reyher
ISO:	ISO 4026
Oberfläche:	blank
Produktfamilie:	Schrauben
