100 Scheiben mit Außennase für M5 - DIN 432 - verzinkt | M5

Produktinformationen

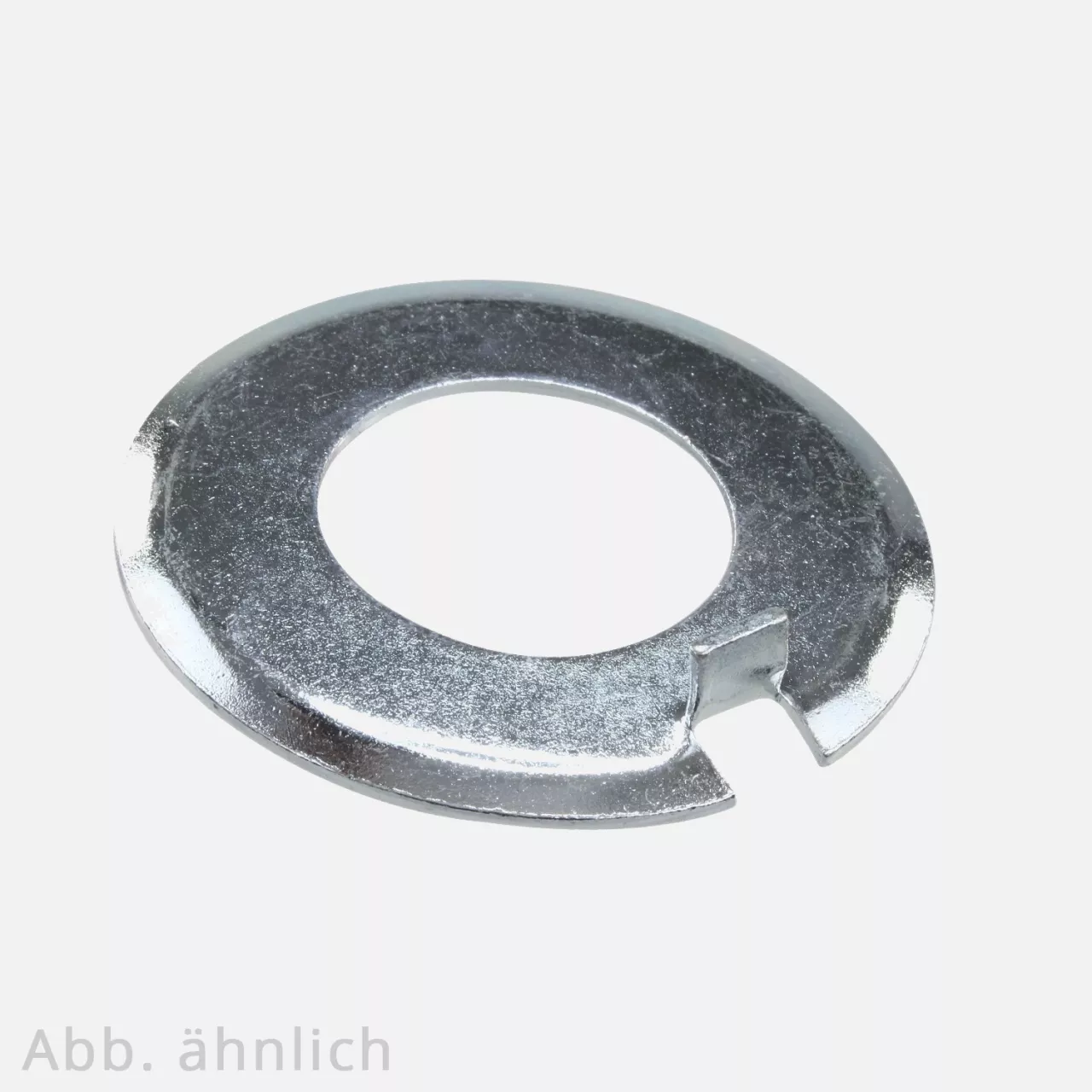

100 Stück Unterlegscheiben mit Außennase, M5, verzinkt- DIN 432 -

Ausführung nach DIN 432
korrosionsbeständig durch Verzinkung
Außennase zur Arretierung / Sicherung

Allgemeine Informationen:

Die U-Scheiben mit Außennase gehören zu den formschlüssigen Schraubensicherungen, sie sollen das selbständige Lösen bzw. Lockern von Schrauben und Muttern verhindern. Diese Art der Scheiben werden u.a. von der Automobilindustrie verwendet. Bei den Scheiben nach der DIN 432 handelt es sich um normale Unterlegscheiben, jedoch verfügen sie über eine Außennase zur Sicherung bzw. Arretierung. Die Außennase ist am Rand der Scheibe ausgestanzt und um 90° gebogen. Achtung → Nicht geeignet für hochfeste Schraubenverbindungen!

Verarbeitung / Anwendung:

Die Unterlegscheibe der DIN 432 hat einen Lochdurchmesser von 5,3 mm und eignet sich daher bestens für die Verwendung mit M5 - Schrauben. Der Außendurchmesser der Scheibe beträgt 17 mm und die Materialstärke 0,75 mm.

Ergänzende "Technische Daten":

Nenngröße	Nasenbreite	Nasenhöhe
M5M6M8M10M12M16M20M24M30M36M42	3,5 mm 3,5 mm 3,5 mm 4,5 mm 4,5 mm 5,5 mm 6,5 mm 7,5 mm 8,5 mm11,0 mm11,0 mm	2,5 mm 3,0 mm 4,0 mm 4,0 mm 4,5 mm 4,5 mm 4,5 mm 6,5 mm 9,5 mm 9,5 mm11,0 mm

Eigenschaften

Produktgruppe:	Sicherungsscheiben
Durchmesser:	5 mm
Höhe:	2,5 mm
Ø-Außen:	17 mm
Ø-Innen:	5,3 mm
Gewindenennmaß:	M5
Inhalt (VPE):	100 Stück
Werkstoffgruppe:	Stahl
Materialdicke:	0,75 mm
DIN:	DIN 432
Farbe:	silber
Festigkeitsklasse:	100 HV
Hersteller:	Reyher
Hersteller Nummer:	000432001000053000
Oberfläche:	verzinkt
Produktfamilie:	Scheiben

Hersteller "Reyher"

F. REYHER Nchfg. GmbH & Co. KG
Haferweg 1
22769 Hamburg
Deutschland
