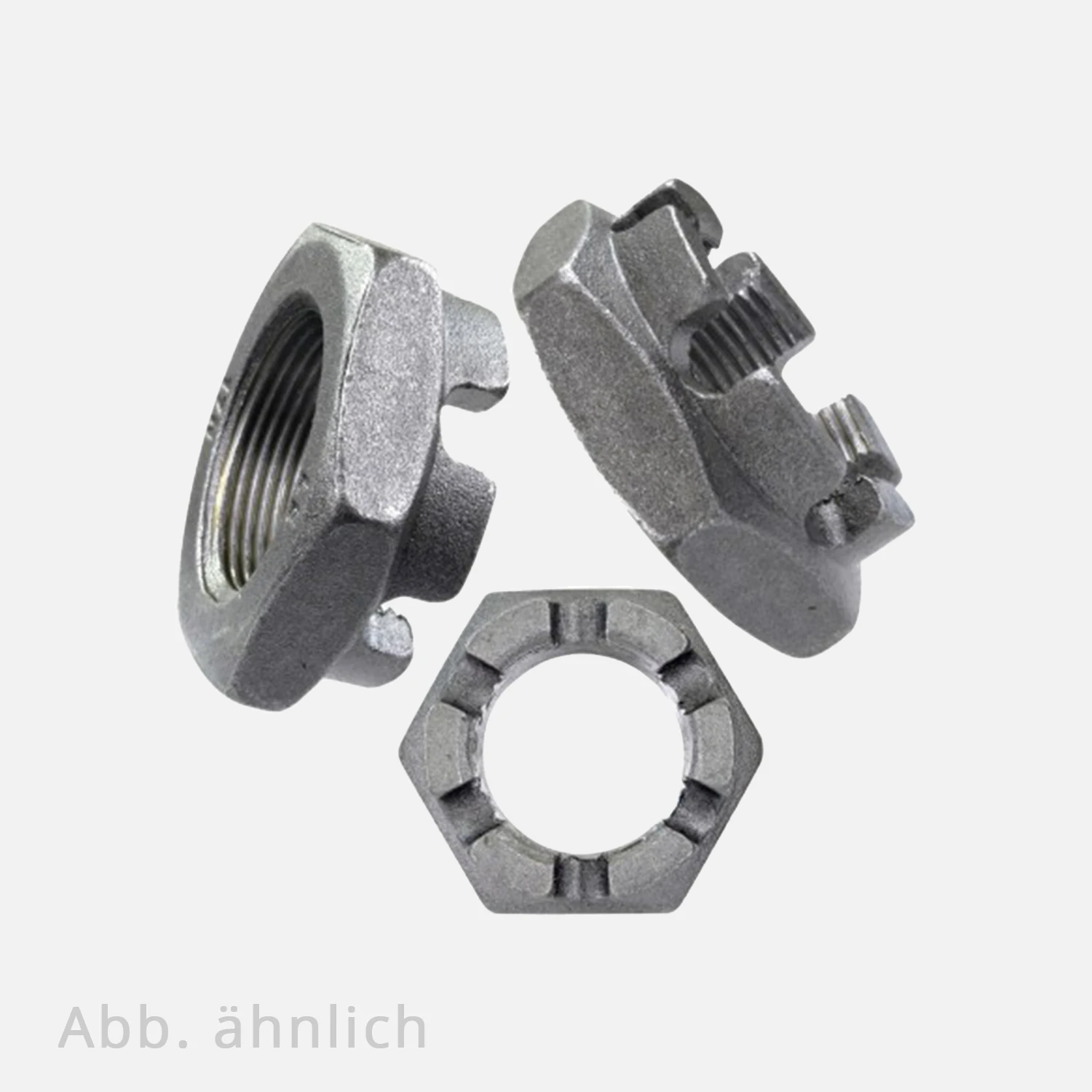

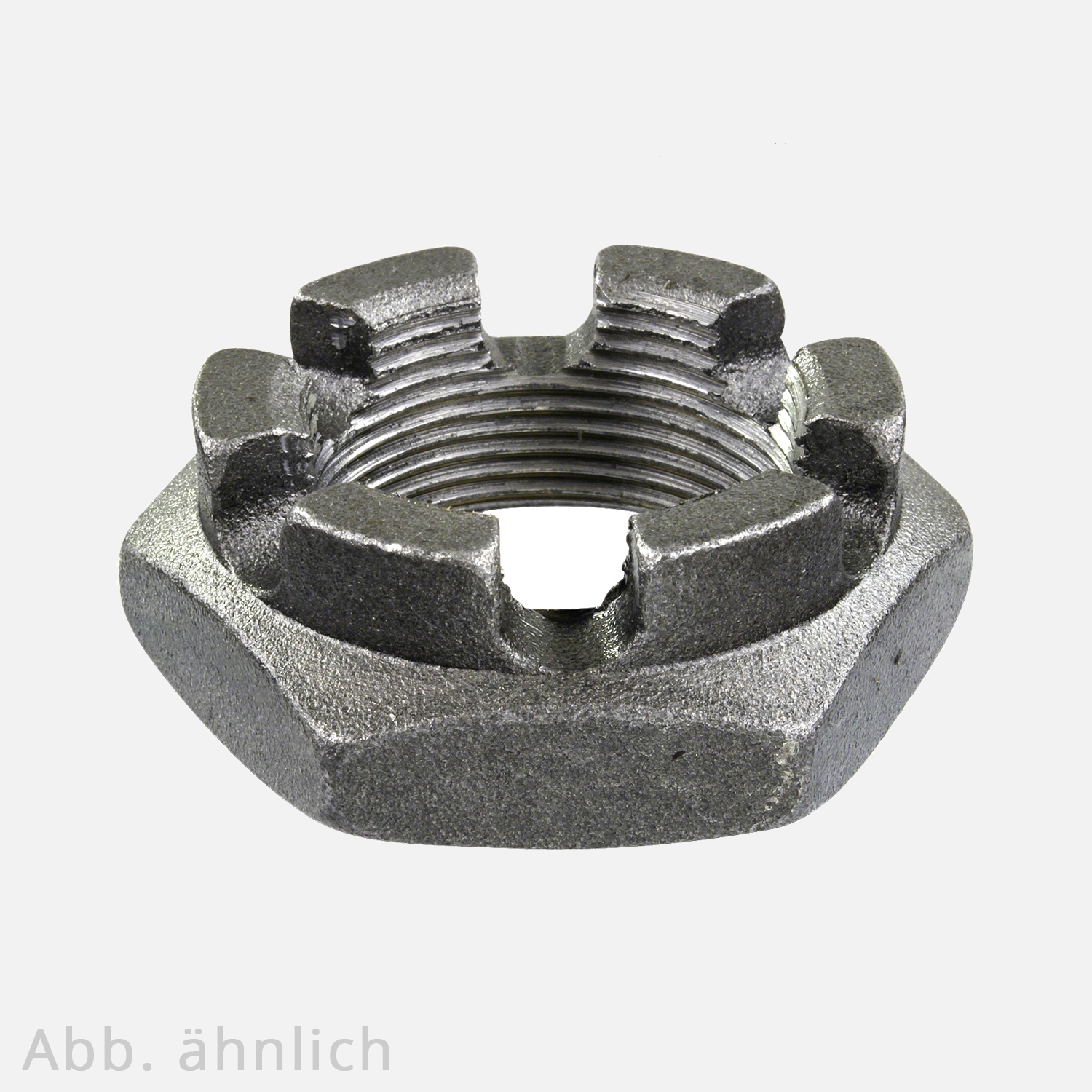

10 Kronenmuttern niedrige Form M35 - DIN 937 - 15 mm Feingewinde - blank

Produktübersicht

Hauptmerkmale

• Normgerechte Fertigung: Entspricht DIN 937 und ist für Feingewinde mit 1,5 mm Steigung ausgelegt.
• Niedrige Bauform: Mit einer Höhe von nur 20 mm bietet die Mutter kompakte Abmessungen bei voller Funktionsfähigkeit.
• Material: Aus blankem Stahl der Güte 17H gefertigt, ideal für Anwendungen mit hohen mechanischen Belastungen.
• Maße: Gewindesteigung - 1,5 mm / Materialhöhe - 20 mm / Ø Außen - 60,8 mm / Schlüsselweite - SW55

Vorteile

1. Platzsparendes Design: Die niedrige Bauform ermöglicht die Verwendung in engen Bauräumen, ohne Kompromisse bei Stabilität oder Sicherheit.
2. Hervorragende Präzision: Dank des Feingewindes können Schraubverbindungen präzise eingestellt werden – ideal für empfindliche Konstruktionen oder Bauteile.
3. Zuverlässige Sicherung: Die Kronenform erlaubt die Fixierung mittels Splint, wodurch sich die Mutter nicht unbeabsichtigt lösen kann.
4. Hervorragende Belastbarkeit: Der blanke Stahl der Güte 17H bietet eine hohe Festigkeit und eignet sich für anspruchsvolle mechanische Verbindungen.

Einsatzgebiete

• Maschinenbau: Sicherung von Bauteilen mit begrenztem Platzangebot.
• Fahrzeugtechnik: Verwendung bei Lenkungen oder Achsen, die ein präzises Feingewinde erfordern.
• Hydrauliksysteme: Perfekt geeignet für Systeme mit hohem Druck, bei denen Feingewinde für zuverlässige Dichtheit sorgen.
• Werkzeug- und Vorrichtungsbau: Ideal für Verbindungen, die regelmäßig nachjustiert werden müssen.

Anwendungshinweise

• Verwenden Sie einen passenden Splint, um die Mutter zuverlässig zu fixieren.
• Achten Sie darauf, das Feingewinde sorgfältig zu reinigen und zu schmieren, um eine einfache Montage und Demontage zu gewährleisten.
• Ziehen Sie die Mutter mit einem passenden Werkzeug (SW 55) gleichmäßig an, um die optimale Verbindung sicherzustellen.

Zusätzliche Informationen

• Die blanke Oberfläche bietet eine hohe Maßgenauigkeit, ist jedoch nicht vor Korrosion geschützt. Für Anwendungen in feuchten oder korrosiven Umgebungen sollte die Mutter mit einer geeigneten Beschichtung versehen oder in regelmäßigen Abständen überprüft werden.
• Diese Kronenmutter ist speziell für M35-Feingewinde mit einer Steigung von 1,5 mm ausgelegt. Bitte achten Sie darauf, dass der Splint und die Bohrung der Schraube genau auf die Kronenform abgestimmt sind.

• Kronenmutter M8 - Splint 2 x 16 mm / M10 - Splint 2,5 x 20 mm / M12 - Splint 3,2 x 22 mm
• Kronenmutter M14 - Splint 3,2 x 25 mm / M16 - Splint 4 x 28 mm / M18 - Splint 4 x 32 mm
• Kronenmutter M20 - Splint 4 x 36 mm / M22 - Splint 5 x 36 mm / M24 - Splint 5 x 40 mm
• Kronenmutter M26 - Splint 5 x 50 mm / M27 - Splint 5 x 45 mm / M28 - Splint 5 x 50 mm
• Kronenmutter M30 - Splint 6,3 x 50 mm / M32 - Splint 6 x 60 mm / M33 - Splint 6,3 x 56 mm
• Kronenmutter M35 - Splint 6 x 65 mm / M36 - Splint 6,3 x 63 mm / M39 - Splint 6,3 x 71 mm
• Kronenmutter M40 - Splint 6 x 70 mm / M42 - Splint 8 x 71 mm / M48 - Splint 8 x 80 mm
• Kronenmutter M52 - Splint 8 x 90 mm
